Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE9" |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15~45 gün |
Ödeme koşulları: | L/C, T/T, Western Union |
Yetenek temini: | ayda 2000 adet |
Malzeme: | QT | modeli: | VE9" |
---|---|---|---|
Yeterlik: | %40 | Dişli Oranı: | 61:1 |
Nominal Çıkış Torku: | 4300 Nm | Tutma Torku: | 27200 Nm |
Devirme Torku: | 16000 Nm | Kesin: | 0.1 dereceden az |

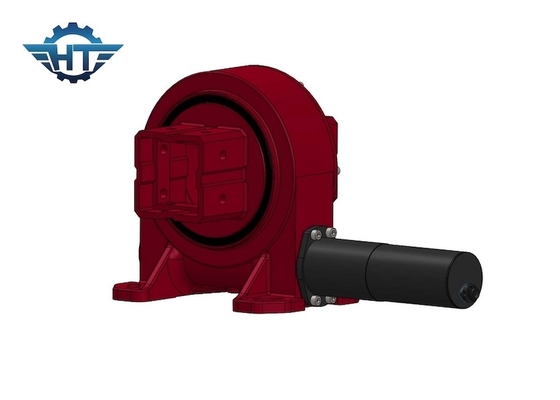

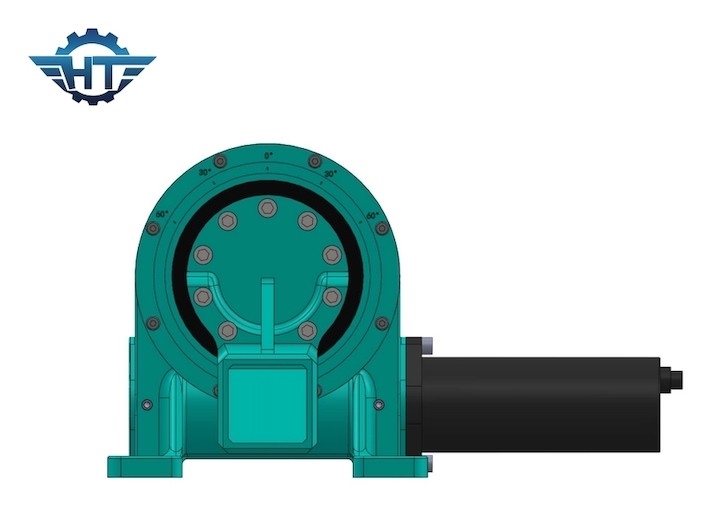

Elektrik Motoru Tek Eksenli Güneş Takip Sistemi için IP66 Ağır Hizmet Tipi Döner Tahrik Şanzıman
Ağır Hizmet Döner Tahrik ŞanzımanıTanım
Döner tahrik cihazı ayrıca döner redüktör, dişli redüktörü, döner tabla redüktörü ve çevirme mekanizması olarak da bilinir.Ana destek olarak döner yatak kullanan ve yavaşlama ve tam daire dönüş işlevlerini gerçekleştirmek için yardımcı tahrik kaynağı olarak dişliler veya sonsuz vidalar kullanan her tür redüktördür.Döner tahrikin bileşimi esas olarak dişli (veya sonsuz), döner yatak, motor, kasa ve taban içerir.Döner tahrik, temel olarak tek sonsuz tahrikli döner tahrik, çift sonsuz tahrikli döner tahrik ve özel tip döner tahrik olarak ayrılabilir.
Teknik veri
modeli: | VE9 | Anavatan | Changzhou, Çin |
Marka | HANGTUO | Tip | kapalı |
Malzeme | 42CrMo,50Mn | Çıkış Torku | 4300 Nm |
Devirme Momenti Torku | 16 Bin Nm | Tutma Torku | 27 Bin Nm |
Statik Eksenel Derecelendirme | 60 KN | Statik Radyal Derecelendirme | 130 KN |
Dinamik Eksenel Derecelendirme | 30 KN | Dinamik Radyal Derecelendirme | 65 KN |
Dişli Oranı | 37:1 | Yeterlik | %40 |
VE Döner Tahrik Teknik Verileri
modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tutma Torku | Yeterlik | Kesinlik | Kendinden kilitleme | Ağırlık |
Nm | Nm | kN | kN | Nm | derece | Evet | kilogram | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | %40 | ≤0.1 | Evet | 13kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | %40 | ≤0.1 | Evet | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | %40 | ≤0.1 | Evet | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | %40 | ≤0.1 | Evet | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | %40 | ≤0.1 | Evet | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | %40 | ≤0.1 | Evet | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | %40 | ≤0.1 | Evet | 78 kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | %40 | ≤0.1 | Evet | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | %40 | ≤0.1 | Evet | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | %40 | ≤0.1 | Evet | 244 kg |
Avantajlar
1. Döndürme ±60°, yazılım kontrol hatası olması durumunda sürücü içinde sabit durdurma/sabit limit
2. Bir tahrik motorunun sol veya sağ taraftan bağlanması
3. Kurulum sırasında dişli boşluğunu ayarlamak gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Basit kurulum ve düşük bakım
5. Rasyonel alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle bir fren gerekli değildir
7. Kolay ve akıcı çalıştırma ve durdurma yöntemi
