Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE14" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
model: | SE14 | Dişli oranı: | 85: 1 |
---|---|---|---|
verim: | % 40 | renk: | RAL 9006 veya istendiği gibi |
Uygulama: | Güneş izci | Menşe yeri: | CHANGZHOU, ÇİN |
sürücü: | Motor | Garanti: | 5 ~ 10 yıl |
sertifika: | ISO9001, CE | Kurulum Yeri: | Açık alan |
özellik: | Uzun yaşam | Bakım: | 5 yıl |
Vurgulamak: | worm drive gearbox,dişli motor |

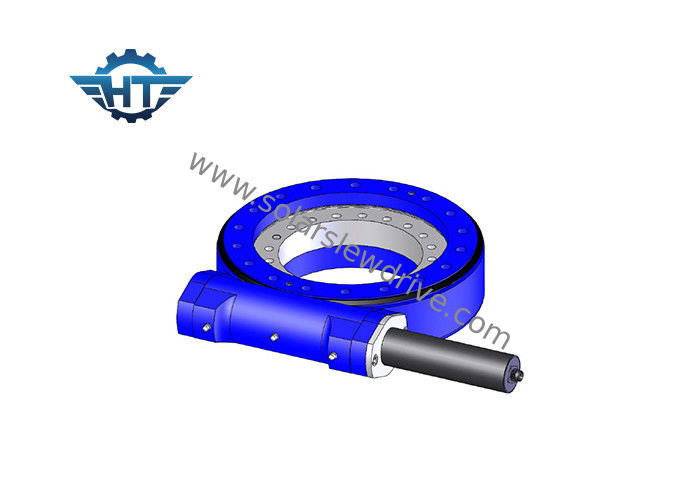

SE14 Dişli Oranı 85/1 Tek Eksenli ve Çift Eksenli Güneş Takip Cihazları İçin Küçük Boşluklu Sonsuz Dişli Çevirme Tahriki
Açıklama
Yapısal özellikler
Çevirme sonsuz dişli, sonsuz dişli, sonsuz mil, yuva, yatak, motor ve benzerlerinden oluşur.Motor, sonsuz mili tahrik eder, sonsuz ve zarf sonsuz ve dişli, torku artırmak için sabit ve güvenilirdir.
Verim
Çevirme tahriki daha fazla eksenel yükü, radyal yükü ve devrilme momentini kaldırabilir.Döner tabla veya çerçeve, azimutta ve döner tahrik tarafından tahrik edilen yükseklikte döndürülür.
Uygulama kapsamı
Tipik uygulamalar arasında güneş takip cihazları, rüzgar türbinleri, uydu ve radar çanakları, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, yağ aracı ekipmanı, lastik işleyicileri, kazıcılar ve otomotiv asansörleri bulunur.
SE14 Performans Tablosu
Modeli | yatay 14 inç sonsuz sürücü |
Oran | 85: 1 |
IP Sınıfı | IP66 |
Nominal Çıkış Torku | 44 kNm |
Devirme Torku | 135 kNm |
Eksenel Yük | 680 kN |
Radyal Yük | 230 kN |
Tork Tutma | 68 kNm |
Verimlilik | % 40 |
Hassas | ≤0.1 ° |
Kendinden kilitlemeli | Evet |
Ağırlık | 62 kilo |
Çalışma sıcaklığı | -30 ~ + 120 ℃ |
SE Çevirme Sürücülerinin Teknik Verileri
Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | % 40 | ≤0.1 | Evet | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | % 40 | ≤0.1 | Evet | 21 |
9 ” | 61: 1 | 4400 | 45.000 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | Evet | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | % 40 | ≤0.1 | Evet | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | % 40 | ≤0.1 | Evet | 105 |
21 ” | 125: 1 | 16.000 | 203400 | 81000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 204 |
hizmetlerimiz
3 'boyuttan başlayarak 25 "inç boyuta kadar 10'dan fazla farklı boyut vardır, bunların arasında 5", 7 ", 9" 12 ", 14", 17 ", 19" ve 21 "vardır. Her ikisi de yaygın olarak kullanılmaktadır. güneş takip sistemlerinde (PV, CPV, HCPV ve heliostat) ve insan asansörleri, kamyon vinçleri ve modüler araçlar gibi normal araçlarda.
