Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak

|
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SDE9 |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| model: | 9 inç | Dişli oranı: | 61: 1 |
|---|---|---|---|
| verim: | % 40 | tip: | çift eksen |
| Uygulama: | Güneş enerjisi | Oem hizmet: | Mevcut |
| Anavatan: | CHANGZHOU, ÇİN | sürücü: | 24vdc motorlar |
| Vurgulamak: | dönme tahrik motoru,döner halka dişlisi |
||

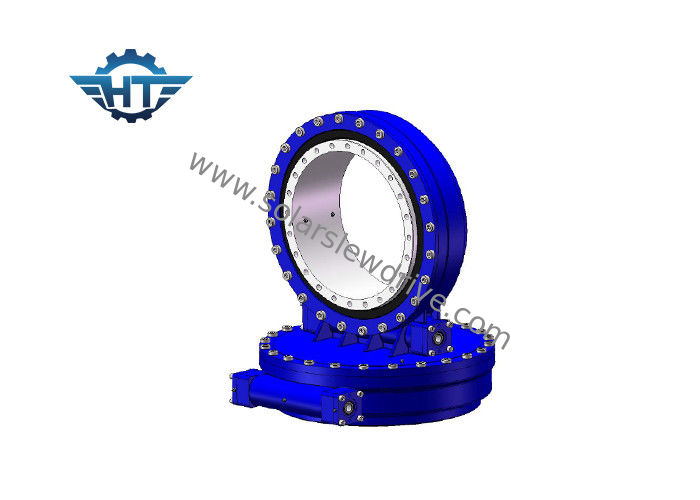

Elektrikli Planet 24VDC Motorlu SDE9 50Mn / 42CrMo Malzeme Çift Eksenli Güneş Takip Cihazı
Açıklama
Çevirme tahriki, radyal ve eksenel yükleri güvenli bir şekilde tutabilen ve dönüş için bir tork iletebilen bir dişli kutusudur.Dönüş, tek bir eksende veya birden fazla eksende birlikte olabilir. Döndürme tahrikleri, dişli, yatak, conta, muhafaza, motor ve diğer yardımcı bileşenlerin üretilmesi ve bunların bitmiş bir dişli kutusuna monte edilmesiyle yapılır.
Çevirme tahriki, modüler römorklar, vinçler, kereste kepçe ekipmanı, hava çalışma platformu, güneş izleme sistemleri rüzgar enerjisi sistemleri vb.
çevirme tahriki, yüksek enlem alanları için uygundur ve enerji üretiminin verimliliği% 35'in üzerine çıkacak ve bu da güneş enerjisi üretim sisteminin verimliliğini önemli ölçüde artıracaktır.
Yatay tek eksenli güneş takip sistemi için, güneş panelinin ana şaftı, eğim açısını tam olarak izlemek için açıyı ayarlayacaktır.Bu tür bir çevirme tahriki yalnızca düşük enlem alanları için uygulanır.
Döner yatağı temel bileşeni olarak benimseyen çevirme tahriki, eksenel kuvveti, radyal kuvveti ve devrilme momentini aynı anda taşıyabilir.Çevirme tahriki, güneş takip sistemlerinde yaygın olarak kullanılmaktadır.
Güneş takip sistemi, yatay tek eksenli güneş takip sistemi, eğimli tek eksenli izleyici ve çift eksenli güneş izleme sistemine ayrılmıştır.
Güneş takip sistemlerinde kullanılan çevirme tahrikleri esas olarak tek eksenli (SE serisi), çift eksenli (SDE serisi) ve dikey tiptir (VE serisi).Ve en yaygın kullanılan modeller SE3, SE5, SE7, SE9'dur;SDE3, SDE7, VE7, VE9.
SDE modeli performans parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||
| Modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tork Tutma | Verimlilik | Hassas | Kendinden kilitlemeli | Ağırlık |
| Nm | Nm | kN | kN | Nm | derece | Evet | kilogram | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 21kg |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | Evet | 54kg |
| 9 " | 61: 1 | 4300 | 16.000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 88 kg |
| 12 " | 78: 1 | 5600 | 25.000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 157 kilo |
| 14 " | 85: 1 | 6750 | 48.000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 214kg |
| 17 " | 102: 1 | 9460 | 67.000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 315kg |
| 21 " | 125: 1 | 16.000 | 89000 | 337 | 640 | 65.000 | % 40 | ≤0.1 | Evet | 481kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 682 kilo |
Uygun boyutta çevirme tahrikleri nasıl seçilir?
Yalnızca performans eksikliğinden veya performans fazlasından kaçınmak için uygun boyutta çevirme tahriklerinin seçilmesi, uygun maliyetli çözümlere ulaşmada önemli bir rol oynar.
Lütfen uygun bir çevirme tahriki seçmek için bize aşağıdaki bilgileri verin:
1. uygulama
2. gerekli çıktı toque.Bu veriler hakkında net bir fikriniz yoksa, bize sadece yükü, örneğin panellerin ağırlığını ve çevirme tahrikimizdeki montaj braketlerini söyleyin.
3. Önerdiğimiz sürücünün büyük rüzgar geldiğinde maksimum yükü kaldırıp kaldırmayacağını hesaplamak için kullanılan yük boyutları ve bölgenizdeki son 10 yıldaki en büyük rüzgar.
4. İhtiyaç duyduğunuz çıkış hızı, sizin için uygun motorları önermemize yardımcı olacaktır.
5. boşluk, IP sınıfı talep vb. Gibi diğer bilgiler
