Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SE3 |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 100~1100/ pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Dişli oranı: | 31: 1 | Normal Çıkış Torku: | 533 Nm |
|---|---|---|---|
| Menşe yeri: | CHANGZHOU, ÇİN | Tutma Torku: | 7000 Nm |
| Devirme Torku: | 744 Nm | Nominal Çıkış Torku: | 0,065 devir/dakika |
| kullanım: | Güneş İzleyici | Özelliği Koru: | IP66 |
| Vurgulamak: | Güneş izci için sürücü çevirmek,güneş izci sürücü |
||

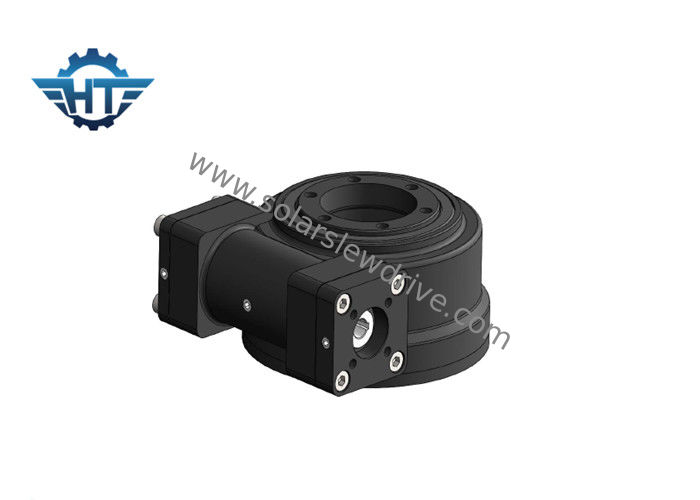

SE3 Düşük Hızlı Kapalı Küçük Döner Tahrik, Güneş Takip Sistemine Uygun 24vdc Planet Dişli Motorlu Tek Eksen
Açıklama
SE3 Döner Tahrik
Çoklu kullanımları nedeniyle döner tahrikler, çeşitli model boyutları, performans aralıkları ve montaj özellikleriyle gelir.Sürücüler, aynı dişli kutusundan hem yük tutma hem de dönme torku gerektiren uygulamalar için çok uygundur.Ayrıca çift eksenli (aynı anda dönen eksenler) veya aynı eksende çift tahrikli (aynı halka dişlisini bir eksende süren iki sonsuz dişli) yapılabilirler.
Uyarılar
1. Müşterinin ihtiyacına göre farklı motorlar (AC, DC ve Hidrolik) tasarlanabilir.
2. Motorun karşısındaki mil altıgen başlı veya altıgen başlı olmayı seçebilir.
DC motoru
1. Çıkış mili için Çift destek yapısını benimseyin, böylece dişli kutusunun maksimum torku çok artar.
2. Güneş çarkı ve planet çark, dişli kutusunun maksimum torkunu artıran ve ömrünü uzatan spline ile bağlanır.
3. Giriş aşamasında, gürültüyü düşük ve yüksek hızda sorunsuz çalışmasını sağlayan helisel dişli kullanıyoruz. Daha fazla oran yapabilmemiz için iç dişli halkası ayrılmıştır ve tasarım esnektir. Şanzıman ve motor, eşleşme hassasiyetini artıran ve gürültüyü azaltan eksenel olarak vidalı bir dikiş ile yerleştirilmiştir.
4. Planet çarkın içinde oklava tutucu kullanıyoruz. Sürgülü taşlama yerine oklava taşlama kullanıyoruz, böylece dişli kutusunun ömrü çok daha uzun.
5. Çift destekleyici yapı;Planet dişlilerin iç deliğinde iç taşlama, iç deliğin yuvarlaklığını 0.003 mm'den daha az yapar; kaymak yerine yuvarlanarak çalışır;HRC60 dişli yüzeyi hassas kazıma; Tüm bu teknolojilerin benimsenmesi, süper sessiz ve istikrarlı çalışmayı ve 10000 saatin üzerinde uzun bir kullanım ömrü sağlar.
Boyutlar
SE Serisi Döner Tahrik Teknik Sayfası
| modeli | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verimlilik | Hassasiyet(°) | Kendinden kilitleme | Ağırlık (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | %40 | ≤0.1 | Evet | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | %40 | ≤0.1 | Evet | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | %40 | ≤0.1 | Evet | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | %40 | ≤0.1 | Evet | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | %40 | ≤0.1 | Evet | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | %40 | ≤0.1 | Evet | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | %40 | ≤0.1 | Evet | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | %40 | ≤0.1 | Evet | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | %40 | ≤0.1 | Evet | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | %40 | ≤0.1 | Evet | 204 |
