Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SE |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 100-1100 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Güç kaynağı: | 24 VDC | Modeli: | SE Serisi |
|---|---|---|---|
| Adı: | Yüksek Hassasiyetli Çevirme Tahrik | Konut: | Döküm |
| Sertifika: | ISO, CE | Çıkış tork: | 0.4 ~ 21 KNM |
| Özelliği korumak: | kapalı | Menşe yeri: | CHANGZHOU, ÇİN |
| Vurgulamak: | Güneş takip sistemi için döner tahrik,güneş izleyici için döner tahrik |
||

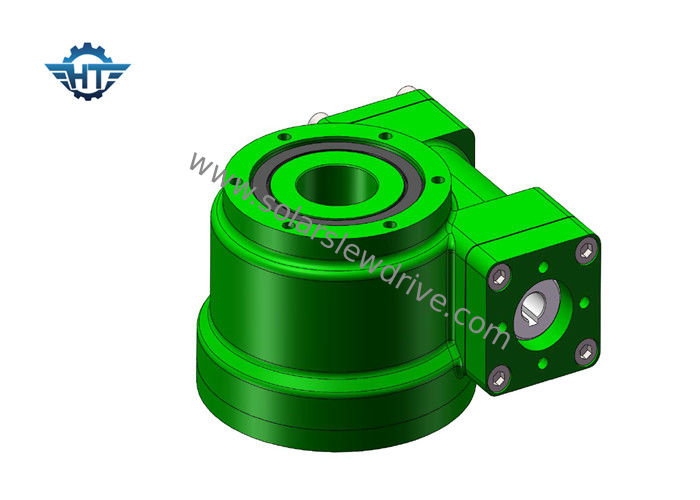

Söndürülmüş Dişli Yüzeyi ile Yüksek Hassasiyetli Solucan Güneş Küçük Döner Sürücü Yüksek Tork
Açıklama
Çevirme tahriki, radyal ve eksenel yükleri emniyetli bir şekilde tutabilen ve dönme için bir tork iletebilen bir dişli kutusudur. Dönme birlikte tek bir eksende veya birden fazla eksende olabilir. Çevirme tahrikleri dişliler, rulmanlar, contalar, mahfaza, motor ve diğer yardımcı bileşenlerin imalatı ve bitmiş bir dişli kutusuna monte edilmesiyle yapılır.
1) Eğme Torku: Yük, yükleme konumu ile döner desteğin merkezi arasındaki mesafe ile çarpılır. Yük ve mesafe tarafından oluşturulan tork nominal devir momenti torkundan büyükse, döner tahrik tersine çevrilir.
2) Eksenel yük: döner yatağa paralel
3) Radyal yük: çevirme yatağına dik
4) Kendiliğinden kilitleme: yalnızca yük olduğunda, döner tahrik, kendiliğinden kilitleme olarak adlandırılan dönüşü tersine çeviremediğinde.
5) Tork tutma: Ters tork. Sürücü geriye doğru döndürüldüğünde, parçalar zarar görmez
6) Elde edilen maksimum torka tutma torku denir.
Teknik parametreler
model | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | oran | verim | Hassasiyet (Derece) | IP | Kendinden Kilitleme | Ağırlık (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | % 40 | ≤0.1 | 66 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | % 40 | ≤0.1 | 66 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | % 40 | ≤0.1 | 66 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | % 40 | ≤0.1 | 66 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | % 40 | ≤0.1 | 66 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | % 40 | ≤0.1 | 66 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | % 40 | ≤0.1 | 66 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | % 40 | ≤0.1 | 66 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | % 40 | ≤0.1 | 66 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | % 40 | ≤0.1 | 66 | Evet | 204 |
