Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE7" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 398~456/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | model: | SDE7 " |
---|---|---|---|
Dişli oranı: | 57: 1 | Nominal Çıkış Torku: | 2000 Nm |
Tutma Torku: | 13500 N / m | Devirme Torku: | 13200 N / m |
verim: | % 40 | Uygulama: | Güneş enerjisi istasyonu |
Vurgulamak: | güneş takip sistemi için döner sürücü,güneş izci sürücü |

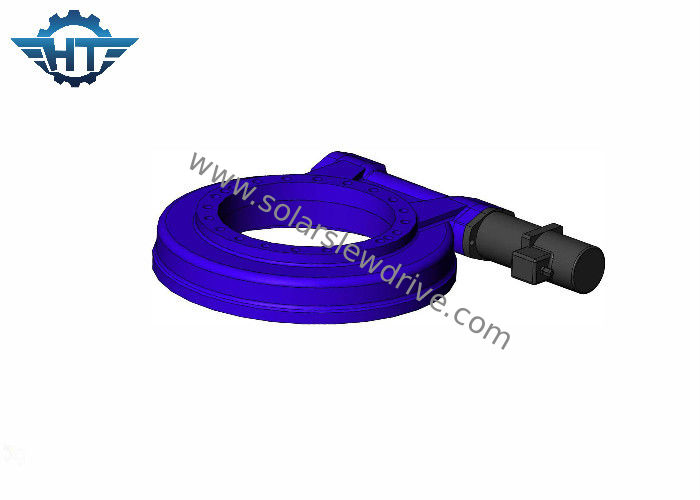

PV, CPV ve CSP Güneş İstasyonları için 24V Planet Şanzımanlı Tek Eksenli Döner Tahrik
Tanım
Sisteme iki SE döner sürücü takılabilir ve azimut ve yükseklik yönü aynı anda döner.
Son derece portatif, verimli bir döner tahrikin kullanılması, askeri, endüstriyel veya konut çeşitlerinin uygulamaları için çok faydalı olabilir.Verimli bir güneş enerjisi üretim sistemi üretmek için SE döner sürücü tasarlandı, üretildi ve test edildi.
SE döner tahrikli kullanılan güneş takip sisteminin arttırılmasına önemli ölçüde katkıda bulunacağına inanılmaktadır. PV panellerden enerji toplama verimliliği.Tek bir güneş takip sisteminde iki SE döner sürücü kullanın, panelin güneşe göre yüksekliğinin ve azimut açısının hassas bir şekilde kontrol edilmesini sağlar.İzlemenin, sabit bir PV güneş enerjisi sisteminin enerji verimini potansiyel olarak ikiye katladığı bildiriliyor.
SE Serisi Döner Tahrik Teknik Verileri
modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet(°) | Kendinden kilitleme | Ağırlık (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | %40 | ≤0.1 | Evet | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | %40 | ≤0.1 | Evet | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | %40 | ≤0.1 | Evet | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | %40 | ≤0.1 | Evet | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | %40 | ≤0.1 | Evet | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | %40 | ≤0.1 | Evet | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | %40 | ≤0.1 | Evet | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | %40 | ≤0.1 | Evet | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | %40 | ≤0.1 | Evet | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | %40 | ≤0.1 | Evet | 204 |
Ürün adı | SE17 43Nm 24Vdc dişli motorlara sahip döner tahrik |
Çıkış Torku | 9400 Nm |
Devirme Momenti Torku | 135600 Nm |
Tutma Torku | 65040 Nm |
Statik Eksenel Derecelendirme | 980 kN |
Statik Radyal Derecelendirme | 390 kN |
Dinamik Eksenel Derecelendirme | 490 kN |
Dinamik Radyal Derecelendirme | 245 kN |
Motor Alternatifleri | 380V/220V AC Motor, DC Motor |
Ürünler Stili | Çift Eksen;Tek Eksen;CPV/HCPV;Güneş Çanak;Parabolik;Güneş Kulesi |
Uygulama Özelliği | Güneş Takip Sistemi, Endüstriyel Makina |
Uygulamalar
Çift eksenli döner tahrikler için en yaygın döner tahrik uygulaması, heliostatlar ve konsantre fotovoltaikler (CPV) gibi çift eksenli güneş takip cihazları ve uydu veya radar çanaklarıdır.Diğer uygulamalar arasında otomotiv asansörleri, robotik kol konumlandırıcılar ve sahne ekipmanları yer alır.
