Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~380/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | model: | VE9" |
---|---|---|---|
Dişli oranı: | 61: 1 | Nominal Çıkış Torku: | 4300 N / m |
Tutma Torku: | 27200 N / m | Devirme Torku: | 16000 Nm |
verim: | % 40 | kesin: | 0.1 dereceden az |
Vurgulamak: | güneş izleme sistemi için çevirme sürücü,güneş izci sürücü |
VE9 Tek Eksenli Döner Aktüatör, İki Portre Güneş Takip Cihazı için 13*13 Ana Tüple Donatılmış
Açıklama
Kare çıkışlı tork sonsuz dişli çevirme tahrikleri, tek eksenli PV izleyiciler için en uygun maliyetli ve optimum çözümlerdir.30 yıllık saha ömrü boyunca doğruluk ve performans için tasarlanmış, test edilmiş ve garanti edilmiştir.Sadece güneş panele en uygun açıdayken en yüksek seviyede enerji üretebilen sabit PV izleyicilerle karşılaştırıldığında, PV izleyiciler gün doğumundan gün batımına kadar doğrudan güneşe doğru olabilir.
Tek bir hattan daha yüksek tutma torkuna ihtiyaç duyan iki portreli tek eksenli güneş takip sistemi.
VE Serisi Döner Tahrik Teknik Verileri
modeli | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verimlilik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.

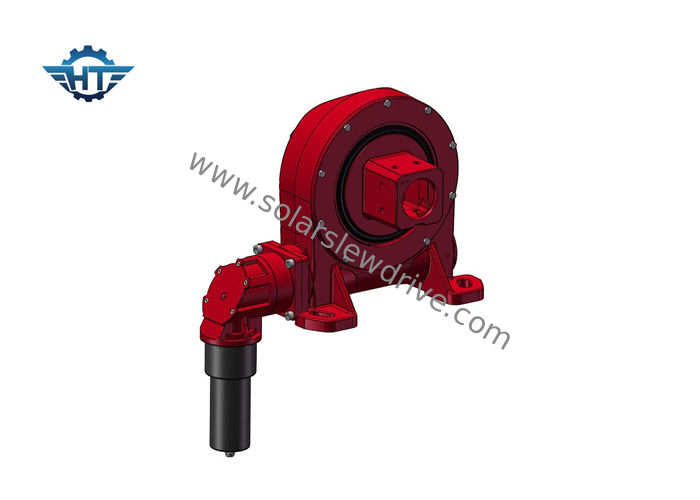

24VDC Dişli Motor Paketlemeli VE9
İç Ambalaj: pas önleyici plastik film;vakumlu plastik torbalar.
Dış Ambalaj: sert karton;ahşap kasa ;tahta palet.
Nakliye Süresi: ekspres ile;havayla;karadan;Deniz yoluyla.
Numuneler için, döner tahrik küçük boyutlu ancak ağır ağırlığa sahip olduğundan, deniz yoluyla maliyet etkin nakliye değilken ekspres nakliye uygun maliyetli bir şekilde yapılır, lojistik personelimiz ekspres kargoyu karşılaştırmak için TNT, DHL, UPS, FEDEX isteyecektir. En uygun maliyetli yolu bulmak için fiyat.
Gelecekte toplu sipariş verirseniz, deniz yoluyla gönderilmesini öneririz.
Avantajlar
1. Döndürme ±60°, yazılım kontrol hatası olması durumunda sürücü içinde sabit durdurma/sabit limit
2. Bir tahrik motorunun sol veya sağ taraftan bağlantısı
3. Kurulum sırasında dişli boşluğunu ayarlamak gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Basit kurulum ve düşük bakım
5. Rasyonel alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle fren gerekli değildir
7. Kolay ve akıcı çalıştırma ve durdurma yöntemi
