Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE7 |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L / C, T / T, Western Union |
Yetenek temini: | Ayda 2000 adet |
Malzeme: | 50Mn, 42CrMo | model: | VE7 |
---|---|---|---|
Dişli oranı: | 51: 1 | verim: | % 40 |
renk: | İstendiği gibi | Uygulama: | Güneş izci |
Menşe yeri: | CHANGZHOU, ÇİN | sürücü: | 12 / 24VDC Motor |
Garanti: | 5 ~ 10 yıl | sertifika: | ISO9001, CE |
Kurulum Yeri: | Açık alan | özellik: | Uzun yaşam |
Vurgulamak: | güneş takip sistemi için yatay çevirme sürücüsü,güneş takip sistemi için 24v çevirme sürücüsü,zarf güneş dönüş sürücüsü |

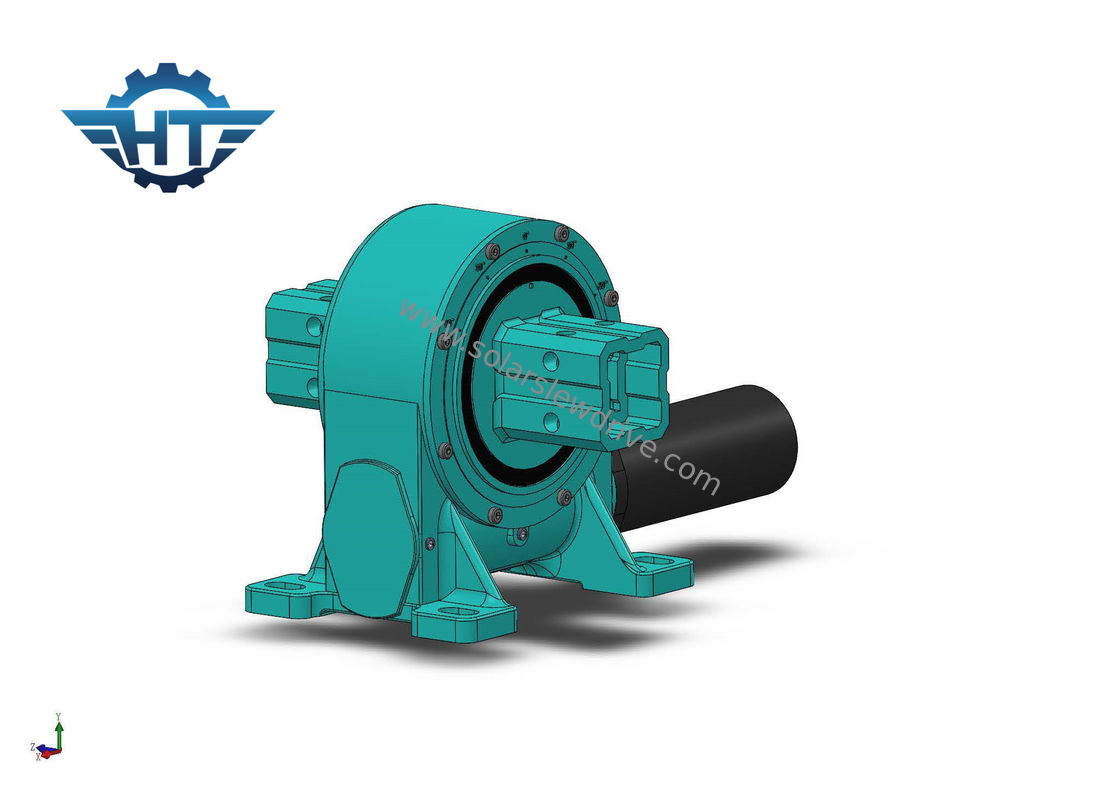

VE7 Zarf Sonsuz Dişli Çevirme Tahriki, Yatay Tek Eksenli Güneş Takip Sistemi İçin Tahrikli 24VDC Motor
Açıklama
Çevirme tahrikli güneş takip sistemi, her zaman en iyi güneş ışığı açısını korur.Sabit güç istasyonlarıyla karşılaştırıldığında, düz tek eksenli izleme, yıllık güç üretimini% 10 ~ 30 artırabilir (enlem değişikliklerine bağlı olarak);eğimli tek eksen% 30'dan fazla artabilir;çift eksenli izleme yaklaşık% 40 ~ 50 oranında artabilir.
VE Serisinin Performans Parametreleri
Modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tork Tutma | Verimlilik | Hassas | Kendinden kilitlemeli | Ağırlık |
Nm | Nm | kN | kN | Nm | derece | Evet | kilogram | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 13 |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 18 |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | Evet | 28 |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | % 40 | ≤0.1 | Evet | 35 |
9 " | 61: 1 | 4300 | 16.000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 51 |
12 " | 78: 1 | 5600 | 25.000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 61 |
14 " | 85: 1 | 6750 | 48.000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 78 |
17 " | 102: 1 | 9460 | 67.000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 105 |
21 " | 125: 1 | 16.000 | 89000 | 337 | 640 | 65.000 | % 40 | ≤0.1 | Evet | 185 |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 244 |
Uygulama
Düz tek eksen, oluklu güç üretimi, konsantre güç üretimi, vb. Gibi fotovoltaik güç üretim sistemlerinin eğim pozisyonunun döndürülmesi için kullanılır.
Düz tek eksenli izleme sistemi, kuzey-güney ve doğu-batı izleme şeklinde düzenlenmiş bir izleme braketi biçimidir.Astronomik algoritmaya göre motor, güneş panellerinin güneşin azimutunu takip etmesini, fotovoltaik modülün yüzeyindeki doğrudan güneş ışığını artırmasını ve güç üretimini artırmasını sağlamak için dirseği çalıştırır.
Özellikleri
1 Kör delik tasarımı ve iskelet yağ keçesi sızdırmazlık yapısını kullanarak, sızdırmazlık performansı güvenilirdir, conta doğrudan güneş ışığını önleyebilir, tozu ve suyu etkili bir şekilde önleyebilir ve koruma seviyesi IP65'e ulaşabilir.Dış mekanda kullanıma uygundur ve tek veya çift flanşlı çıkış yapılabilir.
2Çift saran kum saati solucanı, çok dişli temas, daha büyük tork iletir, daha büyük eksenel kuvvet, radyal kuvvet ve devrilme momenti taşıyabilir
3 Ürün tasarımı, daha sonra değiştirme için uygun olan, yurtiçinde ve yurtdışında ortak boyutu benimser
4 Çift kanal destek yapısı, güçlü sertlik, büyük yük radyal kuvvetine ve devrilme momentine dayanabilir, özellikle bağımsız olarak tahrik edilen çift eksenli fotovoltaik, konsantre braket eğim azimutu ve diğer çalışma koşulları için uygundur
5 Çift taraflı koaksiyel çıkış flanşı, simetrik yapı, yüksek montaj hata toleransı, küçük eksenel boyut, yerden tasarruf, içi boş çıkış mili yapısı, kablolama ve yapısal düzen için uygun
6 Yerinde kirliliği önlemek için ithal çift dudaklı iskelet conta halkası
