Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE14 " |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 100~1200/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L / C, T / T, Western Union |
Yetenek temini: | Ayda 2000 adet |
model: | SE14 | Tutma Torku: | 54200 Nm |
---|---|---|---|
Devirme Torku: | 68000 Nm | Çıkış Torku: | 6550 Nm |
Eksenel Yük: | 680 kN | Radikal Yük: | 230 kN |
sertifika: | ISO9001, CE | Boyalı: | Mevcut |
Vurgulamak: | uzun ömürlü hidrolik dönüş tahriki,örümcek monteli platform hidrolik dönüş tahriki,güneş izci için ip66 dönüş tahriki |

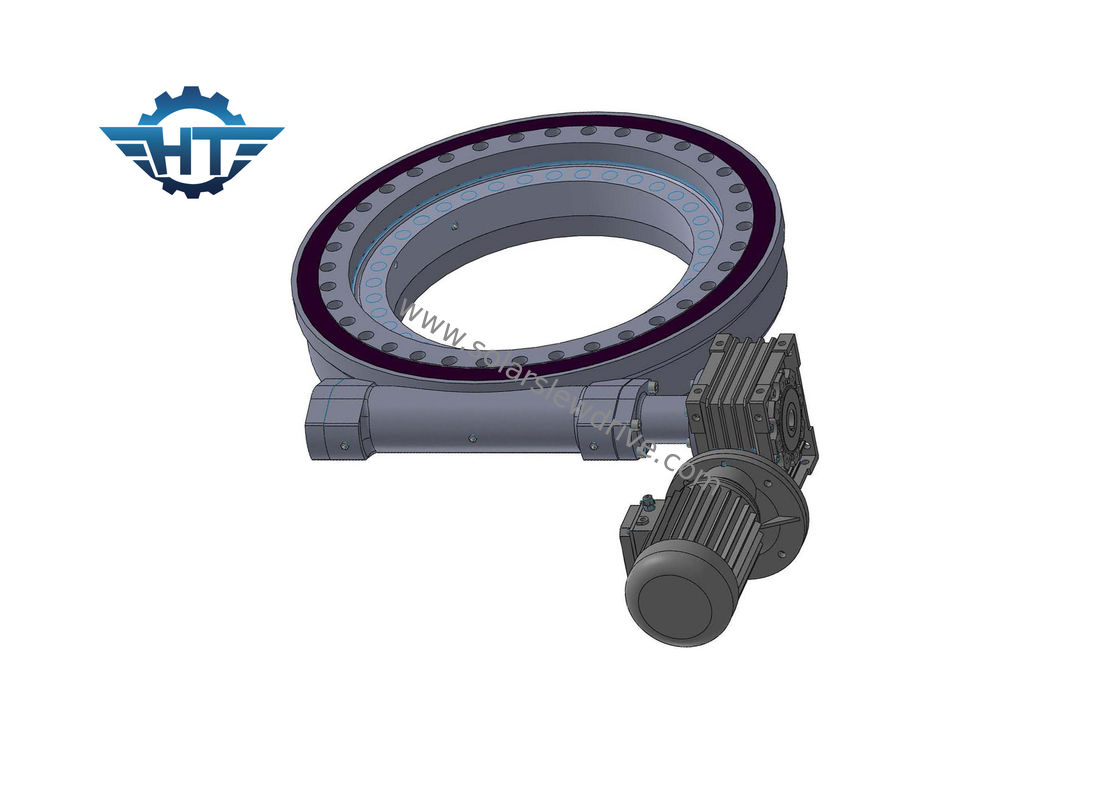

Mobil Liman Vinçleri İçin Hidrolik Motorlu Kendinden Kilitli Döner Rulman Şanzıman
Ürün Açıklaması
Döner tahrik veya döner halka, ana bileşenler döner yatak ve sonsuz mil olduğu için bir dişli kutusu olarak kabul edilebilir.Ayrıca contalar, gövde ve motor gibi yardımcı bileşenlerden oluşur.Motor genellikle DC planet dişli motor, AC dişli motor veya hidrolik motordur.Hidrolik motor ağırlıklı olarak inşaat makinelerinde güç tahrik sistemi olarak kullanılmaktadır.Döner dişli kutusu, eksenel ve radyal kuvvetlere kolayca dayanabilir.
Özellik
Döner tahrik dişli kutusu, sistemin stabilitesini büyük ölçüde artıran ve güvenlik faktörünü artıran ters kendinden kilitleme özelliğine sahiptir.Geleneksel salıncak ürünleriyle karşılaştırıldığında, döner tahrik dişli kutusunun kurulumu kolaydır, bakımı kolaydır ve önemli ölçüde kurulum alanından tasarruf sağlar.
Döner tahrik dişli kutusu, daha fazla diş teması, dolayısıyla daha yüksek tork sağlayan kum saati sonsuz teknolojisini benimser.
Döner dişli ve yuvarlanma yolu, döner sürücünün alan ömrünü artırmak için işleme teknolojisini sertleştirir.
Döner tahrik dişli kutusu, sürücüyü toz, su, kum vb. gibi çeşitli ortam koşullarından koruyabilecek şekilde tamamen kapatılmıştır.
SE Serisinin Performansı
modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet(°) | Kendinden kilitleme | Ağırlık (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | %40 | ≤0.1 | Evet | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | %40 | ≤0.1 | Evet | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | %40 | ≤0.1 | Evet | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | %40 | ≤0.1 | Evet | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | %40 | ≤0.1 | Evet | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | %40 | ≤0.1 | Evet | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | %40 | ≤0.1 | Evet | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | %40 | ≤0.1 | Evet | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | %40 | ≤0.1 | Evet | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | %40 | ≤0.1 | Evet | 204 |
Uygulamalar
Örümcek monteli platform uygulaması
Örümcek tipi yüksek katlı araba, esas olarak işaretsiz tekerlek tipinde, işaretsiz lastik palet tipi iki yürüme yöntemindedir.
Tipik yapı tasarımı
1, bacak mekanizması tasarımı Yüksek irtifa iş aracı, güçlü ve güvenilir, kullanımı kolay, tüm araç çalışma rolünün istikrarını sağlamak ve dengelemek için farklı tipte bacaklara sahiptir.
2, bacak açıklığı belirleme Yüksek irtifa iş aracı bacakları genellikle ileri ve geri ayarlanır ve her iki tarafa uzanır, bacak destek noktası pozisyon seçiminin dikey yönünün uygun olması, prensibi, kalibrasyon yükündeki çalışma platformunun ve çoğu (geniş) çalışma aralığı, aracın stabilitesi gereksinimleri karşılamak için.
