Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE14" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 330~360/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Model numarası: | SE14 | Tork holding: | 54200 Nm |
---|---|---|---|
Devirme Torku: | 68000 Nm | Çıkış tork: | 6550 Nm |
Statik Eksenel Yük: | 680 KN | Statik Radikal Yük: | 230 kN |
Hammadde: | 50Mn, 42CrMo | Ağırlık: | 63 kg |
Vurgulamak: | hydraulic slew motor,solar tracker drive |

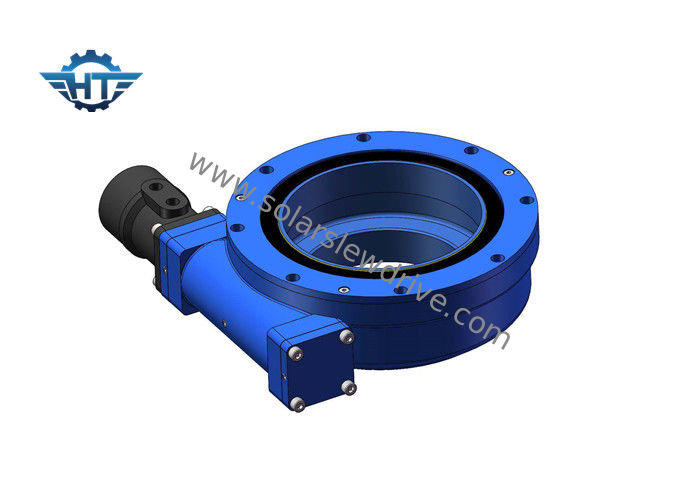

Ürün Açıklaması
Standart dönüş tahriklerinde açık bir mahfaza bulunurken, açık bir mahfaza, parçalara iyi bir IP derecesi verememiştir. Hangtuo'nun döner tahrikleri, döner tahriki IP66 giriş koruması sağlayan kapalı bir mahfazaya sahiptir. Bu, döner sürücünün zorlu koşullarda çalışmasına yardımcı olur. Çevirme tahrikimiz, kendiliğinden kilitlenen kum saati sonsuz mil özelliğine sahiptir. Güç kaynağı girişi boşa alındığında, sonsuz şaft herhangi bir harici frenleme cihazı gerektirmeden yükü yerine kilitler.
SE Serisinin Performans Parametreleri
model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | % 40 | ≤0.1 | Evet | 8 |
5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 12 |
7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | % 40 | ≤0.1 | Evet | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | Evet | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | % 40 | ≤0.1 | Evet | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | % 40 | ≤0.1 | Evet | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 204 |
Uygulama
Tipik uygulamalar arasında güneş izleyicileri, rüzgar türbinleri, uydu anteni ve radar kapları, kamyon vinçleri, adam asansörleri, yardımcı ekipman, hidrolik ekipman ekleri, yağ aracı ekipmanı, lastik taşıyıcıları, kazıcı kazıyıcılar ve otomotiv asansörleri, robot vb.
Taşıma, Taşıma ve Depolama
Sadece yatay pozisyonda taşıma, çarpmalardan kaçınılmalıdır.
İş eldivenleri giyin ve sürgülü sürücüyü kullanırken dikkatli olun.
Güvenli kaldırma, taşıma ve yerleştirme cıvatalarını sabitlemek için döner tahriklerdeki halkaların deliklerini kullanın.
Sadece yatay konumda ve kapalı odalarda saklayın, ıslanmasından uzak tutun, açıkta kalan eşleşme yüzeylerinin yüzey korozyon koruması kapalı ambalajda yaklaşık 1 ay sürer. Daha uzun süreli depolama özel koruyucu önlemler gerektirir.
Ambalajsız çevirme halkalarının taşınması
Uygun kaldırma araçları kullanın / ürünü asla dikey olarak taşımayın
Paketten çıkarılmamış çevirme tahrikleri aşağıdaki koşullar altında kaldırma tertibatıyla taşınabilir:
1. Kaldırma tertibatı ünite taşıma yükü için uygun şekilde yapılandırılmalıdır.
2. Halka cıvatalar, taşıma ünitesinin ağırlığına uygun olarak yapılandırılmalıdır.
3. Çevirme tahriki sadece kendi kendine taşınmalıdır.
4. Şirket içi taşımacılık yalnızca yatay olarak yapılmalıdır.
