Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE3 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 100~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | Modeli: | SE3 |
---|---|---|---|
Dişli oranı: | 31: 1 | Çıkış tork dekor: | 600Nm |
Tork holding: | 1500nm | Devirme Torku: | 3000Nm |
Verimliliği: | % 40 | Standart renk: | RAL 9006 |
Vurgulamak: | Güneş takip sistemi için döner tahrik,güneş izleyici için döner tahrik |

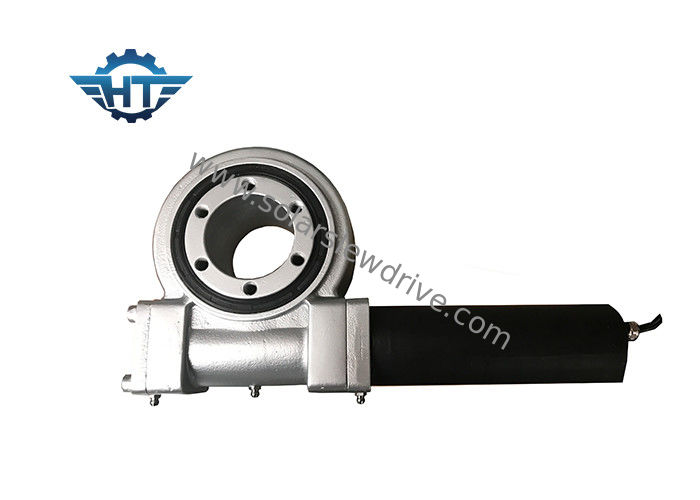

Csp için 12 / 24vdc Motorlarla Eşleşen Sonsuz Dişli Tek Eksenli Güneş Takip Şanzımanı
Açıklama
Döner sürücü, muhafaza, döner yatak, sızdırmazlık, zarf solucanı ve diğer standart donanım aksesuarlarından oluşur. Ayrıca, istikrarlı performans ve yüksek verimlilik ile saat yönünde ve saat yönünün tersine dönüş için hareket edebilen 12VDC veya 24VDC elektronik planet dişli motorları, hidrolik motorlar gibi farklı motor türlerini de eşleştirebiliriz.
SE3 3 inç tek eksenli dönüş sürücüler düz tek eksenli izleme sistemi, eğik izleme sistemi, parabolik oluk, fresnel ve heliostat güç istasyonları gibi yaygın uygulamalara sahiptir.
Avantajları
1. Yüksek destek torku güneş izleme sisteminin güvenliğini artırmak için
2. 360 derece dönme aralığı
3. zarf içinde sonsuz sürücü
4. yüksek yük sağlamak için Çok diş temas
5. kendini- kilitleme fonksiyonu
Teknik veri
SE Model Performans Parametreleri | ||||||||||||
model | Nominal Çıkış Torku (Nm) | Tutma Torku (Nm) | Devirme Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | oran | VERIMLILIK | Hassasiyet (derece) | IP | Çalışma Sıcaklığı. (℃) | Kendinden kilitleme | Ağırlık (kg) |
1" | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 8 |
5" | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 12 |
7" | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 204 |
Not: Daha ayrıntılı boyutlar ve parametreler için lütfen satış çizimlerimize bakın.
Kişiye Özel Hizmetler
1. özel tasarım dayalı farklı uygulamalar ve projeler
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. Gibi farklı motor tipleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur; standart rengimiz RAL 9006'dır.
