Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SE14" |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Malzeme: | 50Mn, 42CrMo | Modeli: | SE14" |
|---|---|---|---|
| Dişli oranı: | 85: 1 | Çıkış tork dekor: | 6550Nm |
| Tork holding: | 68000Nm | Devirme Torku: | 54200Nm |
| Verimliliği: | % 40 | Standart renk: | RAL 9006 |
| eksenel yük: | 680 KN | Radyal yük: | 230 kN |
| Vurgulamak: | solar tracker drive,slewing gear |
||
Ürün Açıklaması

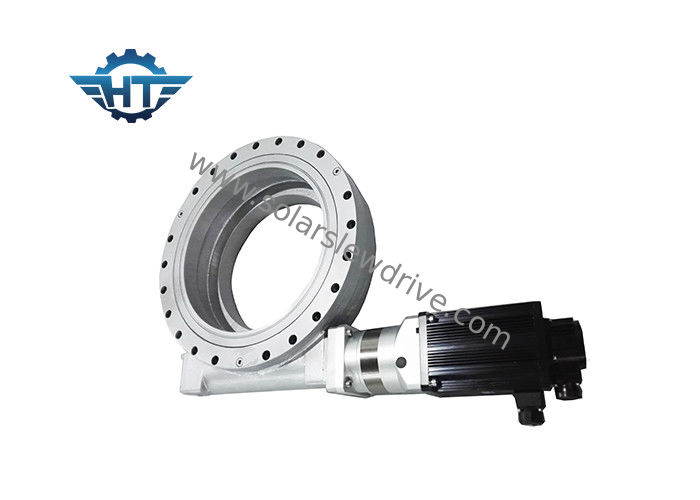

Türü: SE14 inç çevirme sürücüsü
Özellikler:
1. Diş tipi: Helisel diş
2. Taşıyıcı yük: hafif yük
3. Sürücü tipi: Motor sürücüsü
4. Modül: 5 / 3.75
5. Sonsuz mil sayısı: 1
6. Dişli Oranı: 85: 1
7. Verimlilik:% 40
8. Kendiliğinden kilitlenen dişliler: VAR
9 Ağırlık: 63 kg
Devirme Moment Torku: Bu tork, ağırlık konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan ağırlıktır. Gerçek tork, nominal devir momenti torkundan büyükse, çevirme tahriki devrilecektir.
Radyal yük: Çevirme yatağının eksenine dikey olan yük
Eksenel yük: Çevirme yatağının eksenine paralel yük
Tutma torku: Ters torktur. Sürücü ters döndüğünde ve parçalar zarar görmediğinde, Elde edilen maksimum torka tutma torku denir, ayrıca kırılmış tork olarak da görülür.
Kendiliğinden kilitleme: Yalnızca yük olduğunda, çevirme tahriki geri dönemez ve bu nedenle kendiliğinden kilitlenir.
Teknik veri
| SE Model Performans Parametreleri | ||||||||||||
| model | Nominal Çıkış Torku (Nm) | Tutma Torku (Nm) | Devirme Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | oran | VERIMLILIK | Hassas (derece) | IP | Çalışma Sıcaklığı (℃) | Kendinden kilitleme | Ağırlık (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 8 |
| 5" | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 12 |
| 7" | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 204 |
Not: Daha ayrıntılı boyutlar ve parametreler için, lütfen satış çizimlerimize bakın.
Özel Servisler
1. Farklı uygulamalara ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. Gibi farklı motor tipleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur; standart rengimiz RAL 9006'dır.
