Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE7" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | tip: | solucan ve solucan |
---|---|---|---|
Ömür: | 30 yıl | Uygulama: | çift eksenli güneş izci |
Dişli oranı: | 57 | Kapalı gövde: | Evet |
ters tepki: | 0.1 dereceden az | VERIMLILIK: | % 40 |
Vurgulamak: | döner halka sürücü,küçük döner sürücü |

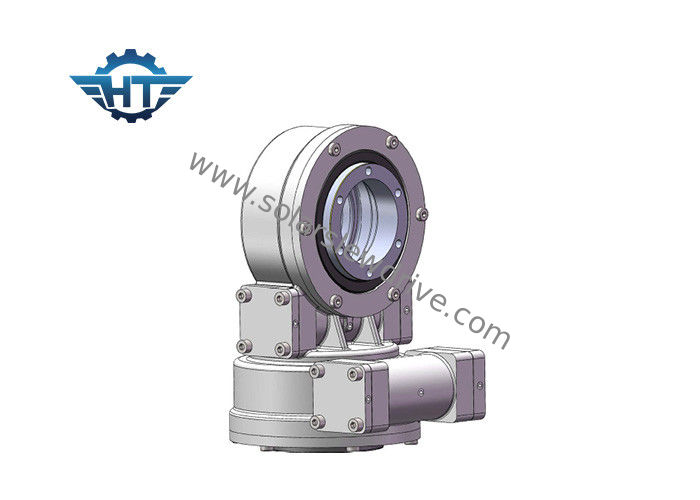

50Mn / 42CrMo Malzeme Çift Eksenli Döner Sürücü Tork 13 KNm Güneş İzleyici İçin
Açıklama
SDE7 Çift Eksenli Güneş Takip Sistemi için Döner Sürücü
Marka Adı: HT
Model Numarası: SDE3A
Durum: Yeni
Satış sonrası Servis Sağlanan: yurtdışı hizmet makineleri kullanılabilir mühendisleri
Çıkış torku: 2000 Nm
Devirme momenti torku: 13500 N, m
Tutma torku: 13200 Nm
Eksenel oran: 34 KN
Radyal değerlendirme: 58 KN
Dişli Oranı: 57: 1
İzleme Hassasiyeti: ≤ 0.1 °
Motor: 12V, 24V, DC motor, 380V, 220V AC motor
Net Ağırlık: 56 Kg
Teslim Süresi: sipariş onaylandıktan ve ödeme alındıktan sonra 15 iş günü içinde.
Avantajları
Azimuth & Elevation kombine ve kapalı tasarımı, izleme hassasiyetini ve güç üretim verimliliğini artırabilir.
Kombine tasarım kullanan FRB, çölün ve diğerlerinin sert ortamına dayanabilecek daha iyi sertlik, darbe direnci daha güçlü elde etti.
Verim
Dönüş sürücüleri maksimum kontrol ve hareket desteği sağlamak için patentli kum saati solucanı teknolojisini kullanır.Sonsuz dişlilerimiz, standart dişlilerden daha yüksek diş kavraması olan kum saati vidasından halka dişlisinin hatve hattında 5 ila 11 dişe geçerek, şanzımana daha fazla stabilite ve güç verir.Kum saati teknolojisi hakkında daha fazla bilgi edinin.
Uygulamalar
Çift eksenli döner tahrikler için en yaygın döner tahrik uygulaması heliostatlar ve konsantre fotovoltaikler (CPV) ve uydu veya radar yemekleri gibi çift eksenli solar izleyicilerdir.Diğer uygulamalar arasında otomotiv asansörleri, robotik kol konumlayıcıları ve sahne ekipmanları bulunur.
SDE Çift Eksenli Konumlandırıcı Özellikleri
1) SDE serisi döner sürücü yaygın güneş izci nispi rotasyon parçaları için kullanılır.
2) güneş PV ve güneş Çift eksenli izci
Güvenilirlik
SDE çift eksenli döner sürücüler, hassas 3D konumlandırmanın 30 yıllık saha ömrü için garanti edilir.SDE sürücüler, tek bir sürücüde verimli ve güvenilir bir çözüm oluşturur.Saha ömrünü en üst düzeye çıkarmak için ISO 9001, CE sertifikaları ile belirlenen standartları kullanarak tüm bileşenlerimizi ve hammaddelerimizi kalifiye ediyoruz.
SDE Serisi Teknik Verileri
model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassas (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
