| Brand Name: | HangTuo |
| Model Number: | SDE5" |
| MOQ: | 1 adet |
| fiyat: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 gün |
| Payment Terms: | L/c, T/T, Western Union |

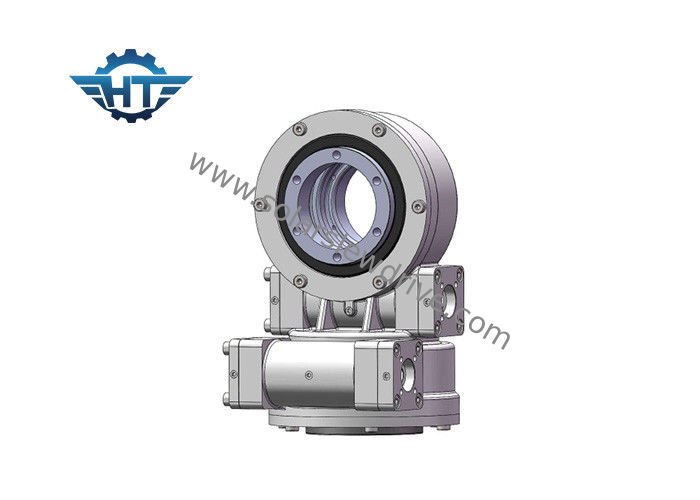

Çift Yönlü GPS Güneş Takip Sistemi İçin Kapalı SDE5 Sonsuz Dişli Döner Sürücü İki Yön İçin
Descripiton
Model: SDE7
Menşe Yeri: Çin
Marka: HT
Tür: Kapalı
Malzeme: 42CrMo, 50 milyon
Çıkış Torku: 800N.m
Devirme Moment Torku: 6000 Nm
Tutma Torku: 9200 Nm
Statik Eksenel Değerlendirme: 133 KN
Statik Radyal Değerlendirme: 53 KN
Dinamik Eksenel Değer: 32 KN
Dinamik Radyal Değerlendirme: 28KN
Dişli Oranı: 57: 1
Verimlilik:% 40
Hangtuo'nun döner tahrikigövde, döner yatak, sızdırmazlık, bazı tamamlanmış yedek parçalar ile saran solucandan oluşur.Ayrıca, hareket edebilen döner sürücüler için kullanılan Elektronik motoru ve Hidrolik motoru da üretebiliriz. saat yönünde ve saat yönünün tersine dönüş yönü.
avantaj
1. güçlü devrilme anı dayalı döner halka
2. zarf solucan sürücü benimsenmesi
3. Çoklu diş teması kullanmak için daha büyük yük sürün
4. Daha iyi statik kendinden kilitleme fonksiyonu
SDE Serisinin Performans Şeması
| model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassas (°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
| 5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
| 7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
| 9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
| 12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
| 14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
| 17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
Not: Yukarıdaki boyutlar ve parametreler güncellenebilir veya ayarlanabilir, daha ayrıntılı boyutlar ve parametreler için lütfen satış çizimlerimize bakın.
Sınıflandırmalar ve Çizimler
Genellikle tek eksenli tip vardır;çift eksen tipi, dikey tip ve çift solucan tipi 3 ila 25 inç, detay için pls satış çizim için bize ulaşın.
Örneğin, SDE5 inç satış çizimi:
Kurulum boyutları:
