Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE21" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo, QT | model: | SDE21 |
---|---|---|---|
Tutma Torku: | 89 kNm | Devirme Torku: | 65 kNm |
verim: | % 40 | Eksenel Yük: | 337 kN |
Radyal Yük: | 640 kN | renk: | RAL koduna göre |
Vurgulamak: | döner halka sürücü,küçük döner sürücü |

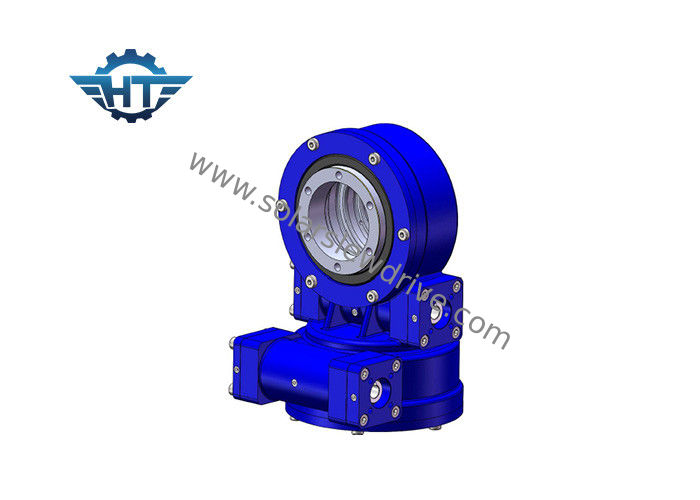

Çift Eksenli Otomatik Güneş Takip Sistemi İçin Düşük Gürültülü SDE Serisi Dönüş Tahrikli Şanzıman
Açıklama
Çift eksenli güneş izci, hareketli bir platform, sabit bir platform, bir seri zincir, bir paralel zincir ve çift eksenli güneş izci çevirme sürücüsü gibi bir sürüş cihazı içerir.Hareketli platform seri zincir tarafından desteklenir ve paralel zincir tarafından tahrik edilir ve paralel bir izleme mekanizması oluşturulur.çift eksenli güneş izci için döner sürücü paralel platformu dikey ve yatay eksenler etrafında dönecek şekilde hareket ettirmek için harekete geçirecek şekilde yapılandırılmıştır.Mevcut açıklamanın çift eksenli güneş izci çevirme tahriki daha büyük bir çalışma alanına, daha iyi bir izleme performansına ve yüksek sertlik, düşük enerji tüketimi, küçük sürüş torku ve düşük atalet vb. Avantajlara sahiptir.
Anahtar Parametreler Sözlüğü
Devirme Moment Torku: Tork yükün, yükün konumu ile döner yatağın merkezi arasındaki mesafeyle çarpımıdır.Yük ve mesafe tarafından üretilen qorque, nominal devirme momenti torkundan daha büyükse, çevirme tahriki devrilir.
Radyal yük: Döner yatak eksenine dikey yük
Eksenel yük: Döner yatak eksenine paralel yük
Tutma torku:Bu, ters torktur. Sürücü ters yönde döndüğünde ve parçalar hasar görmediğinde, elde edilen maksimum torka tutma torku denir.
Kendinden kilitleme: Sadece yüklendiğinde, döner sürücü geri dönemez ve bu nedenle kendinden kilitlenir.
SDE Model Performans Parametreleri
model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassas (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
