| Brand Name: | HangTuo |
| Model Number: | VE7 |
| MOQ: | 1 adet |
| fiyat: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 gün |
| Payment Terms: | L/c, T/T, Western Union |
fonksiyon
Çevirme tahrikleri, yatay şaft üzerindeki dişlinin dişlinin sürücüsü olarak işlev gördüğü standart dişli teknolojisiyle çalışır, genel olarak mil elektrikli dişli motoru tarafından tahrik edilir.
Dişli oranı
Yatay dişlinin dönüşü, dişliyi vida eksenine dik bir eksen etrafında döndürür. Bu kombinasyon, tahrik elemanının hızını azaltır ve ayrıca torkunu çoğaltır; hız azaldıkça orantılı olarak arttırılması. Millerin hız oranı, solucan üzerindeki diş sayısı ile solucan tekerleğindeki veya dişlideki diş sayısı arasındaki ilişkiye bağlıdır.
Kum saati solucan
Çevirme tahriklerimiz, solucanın dişliye daha fazla diş girecek şekilde şekillendirildiği kum saati sonsuz teknolojisini kullanıyor. Bu artan diş kavrama daha fazla güç, verimlilik ve dayanıklılık sağlar.
Parametreler

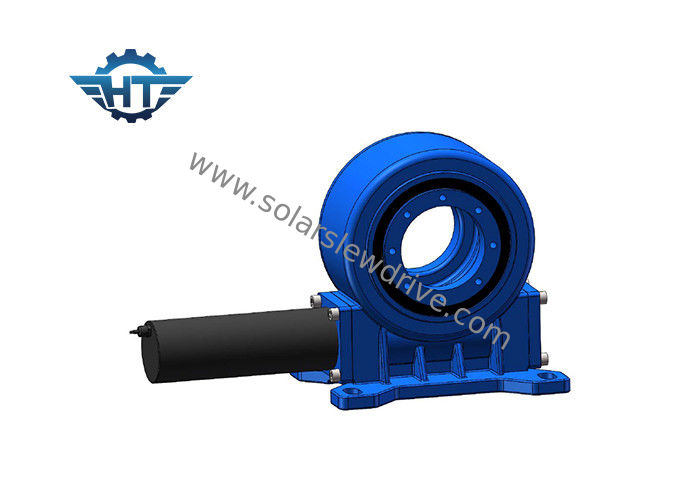

| Model: | VE7 | Anavatan | Changzhou, Çin |
| Marka | HANGTUO | tip | kapalı |
| Malzeme | 42CrMo, 50 milyon | Çıkış Tork | 1750 Nm |
| Devirmeli Moment Torku | 5 K Nm | Tutma Torku | 9,2 K Nm |
| Statik Eksenel Değerlendirme | 34 KN | Statik Radyal Değerlendirme | 58 KN |
| Dinamik Eksenel Değerlendirme | 17 KN | Dinamik Radyal Değerlendirme | 38 KN |
| Dişli oranı | 57: 1 | verim | % 40 |
Uygulamalar
güneş izleyicileri, rüzgar türbinleri, uydu ve radar kapları, kamyon vinçleri, adam asansörleri, yardımcı ekipman, hidrolik ekipman ekleri, yağ aleti donanımları, lastik taşıyıcıları, kazıcı altlıkları ve otomobil asansörleri.
ilgili ürünler
| model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık |
| nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
| 3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 13kg |
| 5" | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 18kg |
| 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | % 40 | ≤0.1 | Evet | 35kg |
| 9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 51kg |
| 12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 61kg |
| 14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 78 kg |
| 17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 105 kg |
| 21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | Evet | 185 kg |
| 25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 244 kg |
