Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE1 "~ 25" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Modeli: | 1 ~ 25 | Dişli oranı: | 31: 1 ~ 150: 1 |
---|---|---|---|
Uygulama: | güneş izci | Menşe yeri: | CHANGZHOU, ÇİN |
Sürücü: | Elektrik motoru | Sertifika: | ISO9001, CE |
Yükleme: | dikey | Bakım: | Ücretsiz |
Renk: | olarak talep | Boşluk: | 0.1 dereceden az |
Vurgulamak: | worm drive gearbox,worm gear slewing ring |

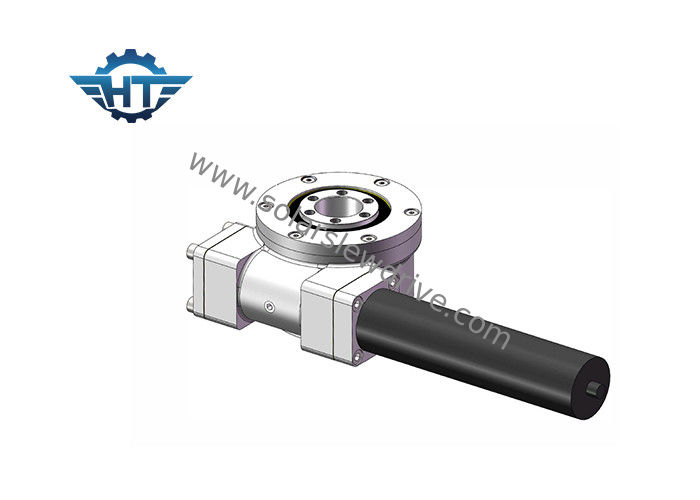

Ürün Açıklaması
Çevirme sürücülerimiz 1 inç ila 25 inç arasında değişen çeşitli model boyutlarında, 0,3 ila 21 kNm aralığında performans gösterir. Ayrıca farklı boşluklara sahip dönen sürücülerimiz var. Sürücüler, aynı dişli kutusundan hem yük tutma hem de dönme torku gerektiren uygulamalar için çok uygundur. Aynı zamanda çift dönme ekseniyle (aynı anda dönme eksenleri) veya aynı eksende çift tahriklerle (aynı halka dişlisini bir eksende tahrik eden iki sonsuz diş) yapılabilir, her ikisi de.
Dikey serisi
model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık |
nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 13kg |
5" | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 18kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | Evet | 28kg |
8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | % 40 | ≤0.1 | Evet | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 78 kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 105 kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | Evet | 185 kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 244 kg |
Yatay Seriler
model | oran | Nominal Çıkış Torku | Devirme Torku | Tutma Torku | Eksenel yük | Radyal Yük | verim | Hassas | Kendinden kilitleme | Ağırlık |
nm | nm | nm | kN | kN | derece | Evet | kilogram | |||
1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | % 40 | ≤0.1 | Evet | 9 |
5" | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 14 |
7" | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | % 40 | ≤0.1 | Evet | 23 |
9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 44 |
12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | Evet | 51 |
14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | % 40 | ≤0.1 | Evet | 62 |
17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | % 40 | ≤0.1 | Evet | 85 |
21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 141 |
25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 182 |
Çift eksenli serisi
model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık |
nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 21kg |
5" | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 32kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | Evet | 54kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 88kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 157 kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 214kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 315kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | Evet | 481kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 682 kg |
Çift Solucan Serisi
model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık | |
nm | nm | kN | kN | nm | derece | Evet | kilogram | ||||
14" | 85: 1 | 12225 | 68000 | 340 | 130 | 110000 | % 40 | ≤0.1 | Evet | 70 kg | |
17" | 102: 1 | 18525 | 160000 | 480 | 190 | 131200 | % 40 | ≤0.1 | Evet | 102 kg | |
21" | 125: 1 | 30750 | 240000 | 980 | 390 | 162000 | % 40 | ≤0.1 | Evet | 153 kg | |
25" | 150: 1 | 36750 | 360000 | 1200 | 430 | 178000 | % 40 | ≤0.1 | Evet | 202 kg |
