Sonsuz Dişli Dönüş Tahrik
Created with Pixso. Güneş Enerjisi ve İnşaat Makinaları İçin Dişli Oranı 31-150 Yüksek Tork Çevirme Halkası Şanzımanı

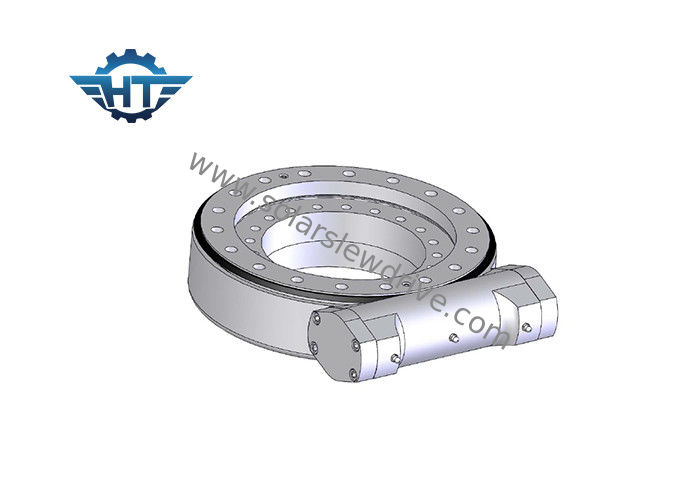

Güneş Enerjisi ve İnşaat Makinaları İçin Dişli Oranı 31-150 Yüksek Tork Çevirme Halkası Şanzımanı

Brand Name: HangTuo
Model Number: SE1 ~ 25
MOQ: 1 adet
fiyat: USD 280~504 / pc
Delivery Time: 15 ~ 45 gün
Payment Terms: L/c, T/T, Western Union
Detail Information
Menşe yeri:
Çin
Sertifika:
CE, ISO9001
Modeli:
SE1 ~ SE25 inç
Dişli oranı:
31: 1 ~ 150: 1
Uygulama:
güneş izci ve inşaat makinaları
Menşe yeri:
CHANGZHOU, ÇİN
Sürücü:
Elektrik motoru / hidrolik motor / servo motor
Yükleme:
dikey ve sıcak
Renk:
olarak talep
Boşluk:
0.1 dereceden az
Ambalaj bilgileri:
Kontrplak kutu
Yetenek temini:
2000 Adet / ay
Vurgulamak:

worm drive gearbox

,

worm gear slewing ring

Product Description
Ürün Açıklaması

Çevirme tahrikinin kullanılabileceği birçok uygulama vardır, çünkü öncelikle yük tutma gücü ve dönme momenti gücü gerektiren uygulamalar için mükemmeldir.

Tipik döner tahrik uygulamaları arasında bunlarla sınırlı olmamakla birlikte şunlar bulunmaktadır: güneş izleyicileri, rüzgar türbinleri, insan asansörleri, hidrolik makineler, teleskopik saplar, kazıcı değirmenler, asansörler, vinçler, sondaj ekipmanları, askeri teçhizat, robotik sistem.

221 lbf.ft ile 15800 lbf.ft arasında değişen tork aralıklarına sahip geniş bir döner tahrik yelpazesine sahibiz.

Entegre sonsuz millere sahip döner halkalar, montajın basitliği nedeniyle giderek daha popüler hale geliyor ve kamyona monte edilmiş vinçlerde, küçük rüzgar türbinlerinde, erişim platformlarında, pikaplarda, güneş takip cihazlarında, uydu iletişim sistemlerinde ve basit malzeme taşıma cihazlarında kullanılıyor. Yüksek hassasiyetli ve sıfır geri tepmeli üniteler belirli projelerde benzer şekilde uygulanır. Ek olarak, eşleşecek çeşitli elektrikli ve hidrolik motorlar ve dişli kutuları sunabiliriz.

Dikey serisi

model oran Nominal Çıkış Torku Devirme Torku Eksenel yük Radyal Yük Tutma Torku verim Hassas Kendinden kilitleme Ağırlık
nm nm kN kN nm derece Evet kilogram
3" 31: 1 300 1500 3.6 15 7000 % 40 ≤0.1 Evet 13kg
5" 37: 1 637,5 5000 16 27 9200 % 40 ≤0.1 Evet 18kg
7" 57: 1 1750 7000 34 58 13200 % 40 ≤0.1 Evet 28kg
8" 51: 1 2250 11200 50 80 20400 % 40 ≤0.1 Evet 35kg
9" 61: 1 4300 16000 60 130 27200 % 40 ≤0.1 Evet 51kg
12" 78: 1 5600 25000 77 190 40560 % 40 ≤0.1 Evet 61kg
14" 85: 1 6750 48000 110 230 44200 % 40 ≤0.1 Evet 78 kg
17" 102: 1 9460 67000 142 390 53040 % 40 ≤0.1 Evet 105 kg
21" 125: 1 16000 89000 337 640 65000 % 40 ≤0.1 Evet 185 kg
25" 150: 1 21450 112000 476 950 89000 % 40 ≤0.1 Evet 244 kg

Yatay Seriler

model oran Nominal Çıkış Torku Devirme Torku Tutma Torku Eksenel yük Radyal Yük verim Hassas Kendinden kilitleme Ağırlık
nm nm nm kN kN derece Evet kilogram
1" 31: 1 400 1000 1800 22 12 % 40 ≤0.1 Evet 6
3" 31: 1 300 1500 7000 30 15 % 40 ≤0.1 Evet 9
5" 37: 1 637,5 6000 9200 68 27 % 40 ≤0.1 Evet 14
7" 57: 1 1750 10500 13200 132 58 % 40 ≤0.1 Evet 23
9" 61: 1 4300 49900 30800 340 130 % 40 ≤0.1 Evet 44
12" 78: 1 5600 54400 40560 480 190 % 40 ≤0.1 Evet 51
14" 85: 1 6750 135000 44200 680 230 % 40 ≤0.1 Evet 62
17" 102: 1 9460 203000 53040 980 390 % 40 ≤0.1 Evet 85
21" 125: 1 16000 271000 65000 1600 640 % 40 ≤0.1 Evet 141
25" 150: 1 21450 346000 89000 2400 950 % 40 ≤0.1 Evet 182

Çift eksenli serisi

model oran Nominal Çıkış Torku Devirme Torku Eksenel yük Radyal Yük Tutma Torku verim Hassas Kendinden kilitleme Ağırlık
nm nm kN kN nm derece Evet kilogram
3" 31: 1 300 1500 3.6 15 7000 % 40 ≤0.1 Evet 21kg
5" 37: 1 637,5 5000 16 27 9200 % 40 ≤0.1 Evet 32kg
7" 57: 1 1750 7000 34 58 13200 % 40 ≤0.1 Evet 54kg
9" 61: 1 4300 16000 60 130 27200 % 40 ≤0.1 Evet 88kg
12" 78: 1 5600 25000 77 190 40560 % 40 ≤0.1 Evet 157 kg
14" 85: 1 6750 48000 110 230 44200 % 40 ≤0.1 Evet 214kg
17" 102: 1 9460 67000 142 390 53040 % 40 ≤0.1 Evet 315kg
21" 125: 1 16000 89000 337 640 65000 % 40 ≤0.1 Evet 481kg
25" 150: 1 21450 112000 476 950 89000 % 40 ≤0.1 Evet 682 kg

Çift Eksenli Seri

model oran Nominal Çıkış Torku Devirme Torku Eksenel yük Radyal Yük Tutma Torku verim Hassas Kendinden kilitleme Ağırlık
nm nm kN kN nm derece Evet kilogram
3" 31: 1 300 1500 3.6 15 7000 % 40 ≤0.1 Evet 21kg
5" 37: 1 637,5 5000 16 27 9200 % 40 ≤0.1 Evet 32kg
7" 57: 1 1750 7000 34 58 13200 % 40 ≤0.1 Evet 54kg
9" 61: 1 4300 16000 60 130 27200 % 40 ≤0.1 Evet 88kg
12" 78: 1 5600 25000 77 190 40560 % 40 ≤0.1 Evet 157 kg
14" 85: 1 6750 48000 110 230 44200 % 40 ≤0.1 Evet 214kg
17" 102: 1 9460 67000 142 390 53040 % 40 ≤0.1 Evet 315kg
21" 125: 1 16000 89000 337 640 65000 % 40 ≤0.1 Evet 481kg
25" 150: 1 21450 112000 476 950 89000 % 40 ≤0.1 Evet 682 kg

Çift Solucan Serisi

model oran Nominal Çıkış Torku Devirme Torku Eksenel yük Radyal Yük Tutma Torku verim Hassas Kendinden kilitleme Ağırlık
nm nm kN kN nm derece Evet kilogram
14" 85: 1 12225 68000 340 130 110000 % 40 ≤0.1 Evet 70 kg
17" 102: 1 18525 160000 480 190 131200 % 40 ≤0.1 Evet 102 kg
21" 125: 1 30750 240000 980 390 162000 % 40 ≤0.1 Evet 153 kg
25" 150: 1 36750 360000 1200 430 178000 % 40 ≤0.1 Evet 202 kg
