| Brand Name: | HangTuo |
| Model Number: | ZSDE7 |
| MOQ: | 1 adet |
| fiyat: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 gün |
| Payment Terms: | L/c, T/T, Western Union |

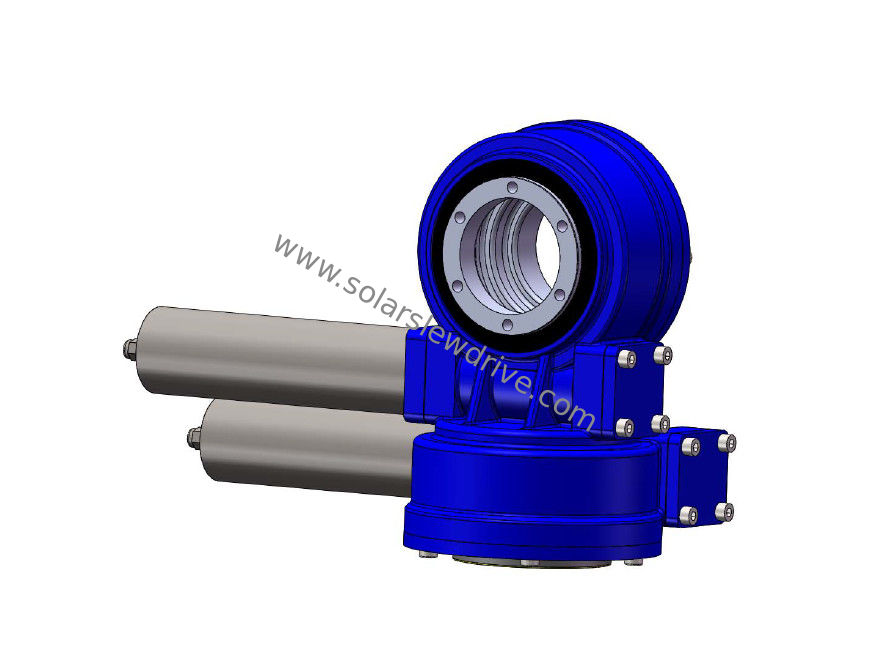

Yüksek Hassasiyetli SDE7 Sonsuz Dişli Çevirme Halkası, Çift Eksenli Kapalı Çevirme Sürücüsü
Üretim Tanımı
Modeli: SDE7
Menşe Yeri: Changzhou, Çin
Tür: Kapalı
Malzeme: 42CrMo, 50Mn
Çıkış Torku: 2000 Nm
Devrilme Momenti Torku: 7500 Nm
Tutma Torku: 13200 Nm
Dişli Oranı: 57: 1
Verimlilik:% 40
Hangtuo'nun çevirme sürücüsügövde, çevirme yatağı, sızdırmazlık, sarma solucanı ve bazı tamamlanmış yedek parçalardan oluşur.Çevirme tahrikleri için kullanılan Elektronik motor ve Hidrolik motoru da üretebiliriz. saat yönünde ve saat yönünün tersine dönüş.
Avantajı
1. Çevirme halkasına dayalı güçlü devrilme momenti
2. Zarflayıcı solucan sürücüsünü benimseyin
3. Çok dişli teması kullanmak için daha büyük yük sürün
4. Daha iyi statik kendi kendine kilitleme işlevi
SDE Serisi Parametreleri
| Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
| 9 " | 61: 1 | 4300 | 16.000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
| 12 " | 78: 1 | 5800 | 25.000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
| 14 " | 85: 1 | 6750 | 48.000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
| 17 " | 102: 1 | 9460 | 67.000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
| 21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
Açıklama: Yukarıdaki boyutlar ve parametreler güncellenebilir veya ayarlanabilir, daha ayrıntılı boyutlar ve parametreler için lütfen satış çizimlerimize bakın.
Genellikle tek eksen tipi vardır;Çift eksenli tip, dikey tip ve çift solucan tipi 3 ila 25 inç arası, detaylar için lütfen satış çizimi için bizimle iletişime geçin.
