Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SDE7 |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Modeli: | 7 inç | Dişli oranı: | 57: 1 |
|---|---|---|---|
| Verimliliği: | % 40 | Türü: | Çift Eksen |
| Uygulama: | Güneş Takip Sistemi | oem servis: | KULLANILABİLİR |
| Menşe yeri: | CHANGZHOU, ÇİN | Sürücü: | 24V DC |
| Vurgulamak: | güneş izleyici tahrik,döner dişli |
||

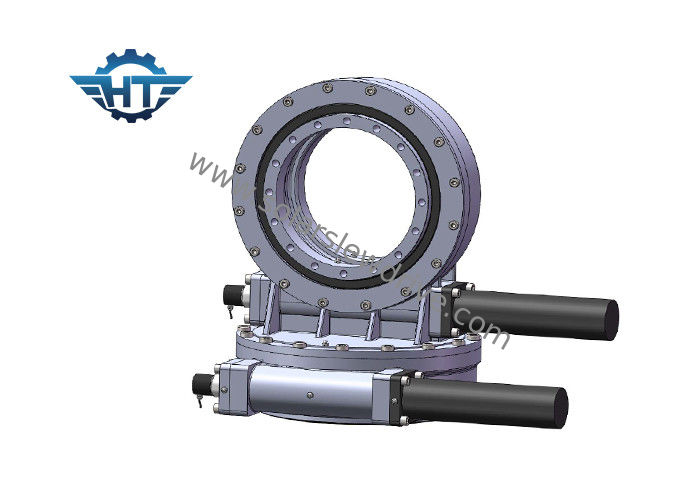

İzleyici için 24 Vdc Planet Dişli Motoru ile Sde7 Çift Sonsuz Dişli Güneş Slew Sürücü
Açıklama
Çevirme tahriki, radyal ve eksenel yükleri güvenli bir şekilde tutabilen ve döndürme için bir tork iletebilen bir dişli kutusudur. Dönüş, tek bir eksende veya birden fazla eksende birlikte olabilir.Kanal tahrikleri dişli, yataklar, contalar, gövde, motor ve diğer yardımcı bileşenler üreterek ve birleşik bir dişli kutusuna monte edilerek yapılır.
Döner tahrik, modüler römorklarda, vinçlerde, kereste tutma ekipmanlarında, hava çalışma platformunda, solar takip sistemlerinde rüzgar enerjisi sistemlerinde vb.
döner sürücü yüksek enlem alanları için uygundur ve güç üretiminin verimliliği% 35'in üzerinde artırılacak ve bu da güneş enerjisi üretim sisteminin verimliliğini önemli ölçüde artıracaktır.
Yatay tek eksenli güneş takip sistemi için, güneş panelinin ana mili, eğim açısını tam olarak izlemek için açıyı ayarlayacaktır. Bu tür döner tahrik sadece düşük enlem alanları için uygulanır.
Döner yatağı temel bileşeni olarak benimseyerek, döner tahrik aynı anda eksenel kuvvet, radyal kuvvet ve devirme momentini taşıyabilir. Döner sürücü güneş takip sistemlerinde yaygın olarak uygulanır.
Güneş takip sistemi yatay tek eksenli güneş takip sistemi, eğik tek eksenli izci ve çift eksenli güneş takip sistemine ayrılmıştır.
Güneş takip sistemlerinde kullanılan döner tahrikler temel olarak tek eksenli (SE serisi), çift eksenli (SDE serisi) ve dikey tiptir (VE serisi). Ve en yaygın kullanılan modeller SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9.
Dönme sürücülerinin uygun boyutu nasıl seçilir?
Sadece performans eksikliğinden veya performans fazlasından kaçınmak için uygun boyutta bir döner sürücünün seçilmesi, uygun maliyetli çözümler elde etmede önemli bir rol oynamaktadır.
Uygun bir döndürme motoru seçmek için lütfen bize aşağıdaki bilgileri verin:
1. uygulama
2. gerekli çıkış toque. Bu veriler hakkında net bir fikriniz yoksa, bize yükü, örneğin, panellerin ağırlığını ve döner sürücümüzdeki montaj braketlerini söyleyin.
3. yük boyutları ve son 10 yıl içinde bölgenizdeki en büyük rüzgar hangi biz önerilen sürücü büyük rüzgar geldiğinde maxium yük taşıyabilir hesaplamak için kullanılır.
4. sizin için uygun motorları tavsiye bize yardımcı olacak gerekli çıkış hızı.
5. boşluk gibi diğer bilgiler, IP sınıf talep vb
S DE Slew Drives Teknik Verileri .
| model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | Evet | 12 |
| 5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 18 |
| 7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 32 |
| 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | Evet | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | ≤0.1 | Evet | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 251 |
