Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | ZSE 7 " |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
model: | 7 inç | Dişli oranı: | 57: 1 |
---|---|---|---|
Uygulama: | GBM, CSP | Menşe yeri: | CHANGZHOU, ÇİN |
sürücü: | Salon sensörlü 24VDC dişli motor | Kurulum: | Dikey |
renk: | İstendiği gibi | ters tepki: | 0.05 dereceden az |
Vurgulamak: | dönüş motoru,sonsuz dişli dönüş tahrik motoru |

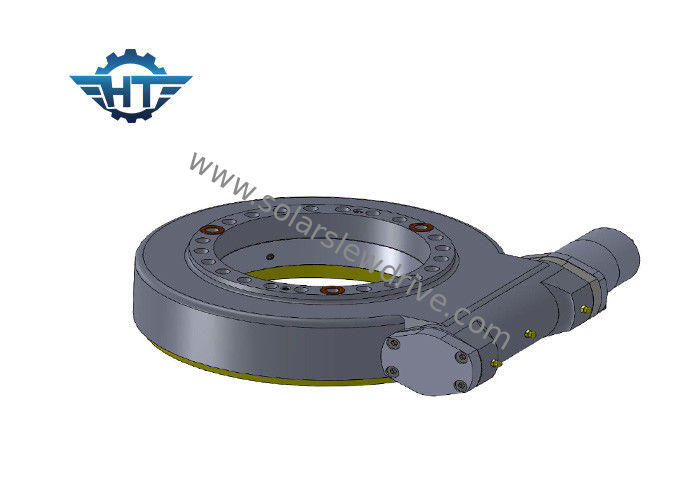

24 VDC Elektrikli Planet Dişli Motorlu Yüksek Hassasiyetli ZSE Serisi Solar Çevirme Sürücüleri
Açıklama
Boşluk - dişli dişleri ve sonsuz vida arasındaki mevcut boşluk boşlukları çok yaygındır ve dişli ve tahrik sistemlerinin tasarımlarında genellikle önemli ve kilit bir faktördür.Aralarındaki boşluklar, yağlama için yer sağlar ve içerideki çalışma ısısının streslerini karşılamaya yardımcı olabilir.
Dişli ve sonsuza yakın bir şekilde birbirine geçme durumunda temas halindedir.Bu da son derece verimli bir tahrik gücü aktarımına, tek tip yük dağılımına ve sürücüde çok etkileyici bir konumlandırma doğruluğu seviyesine izin verecektir.
Çevirme dişli kutularımızın aşırı çalışma koşullarında iyi performans gösterdiği kanıtlanmıştır.Döndürme tahriklerini standart parçalardan maliyet tasarrufu, azaltılmış teslim süreleri, tüm ürün yelpazesinde test edilmiş ve kanıtlanmış tasarımlar ve özellikle seri üretimde hizmet veren üniteler için hazır yedek parçalar sağladık.
ZSE çevirme sürücülerinin parametreleri
Modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tork Tutma | Verimlilik | Hassas | Kendinden kilitlemeli | Ağırlık | Oran |
Nm | Nm | kN | kN | Nm | derece | Evet | kilogram | ||||
3 " | 31: 1 | 150 | 1500 | 30 | 15 | 1750 | % 40 | 0 ° | Evet | 9kg | 31: 1 |
5 " | 37: 1 | 317.5 | 6000 | 68 | 27 | 2300 | % 40 | 0 ° | Evet | 14kg | 37: 1 |
7 " | 57: 1 | 875 | 10500 | 132 | 58 | 3300 | % 40 | 0 ° | Evet | 23kg | 57: 1 |
9 " | 61: 1 | 1425 | 49900 | 340 | 130 | 7700 | % 40 | 0 ° | Evet | 44 kilo | 61: 1 |
SE Çevirme Sürücülerinin Parametreleri
Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | % 40 | ≤0.1 | Evet | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | % 40 | ≤0.1 | Evet | 21 |
9 ” | 61: 1 | 4400 | 45.000 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | Evet | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | % 40 | ≤0.1 | Evet | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | % 40 | ≤0.1 | Evet | 105 |
21 ” | 125: 1 | 16.000 | 203400 | 81000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 204 |
Yüksek Hassasiyet Gerektiren Uygulamalar
1. Döner tablalar
2. Robotik sistem
3. Konsantre güneş enerjisi istasyonları
4. Anten Uydu
