Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE7" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | model: | VE7" |
---|---|---|---|
Dişli oranı: | 57: 1 | Nominal Çıkış Torku: | 1750Nm |
Tutma Torku: | 13200Nm | Devirme Torku: | 7000Nm |
verim: | % 40 | Standart Renk: | RAL 9006 |
Vurgulamak: | dönüş motoru,sonsuz dişli dönüş tahrik motoru |

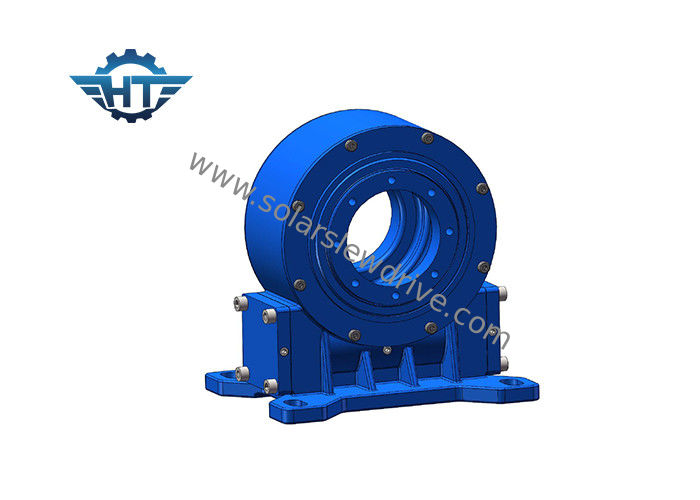

CE ve ISO VE7 Döner Tahrikli Şanzıman, İzleyiciler İçin Dikey Tek Eksenli Sonsuz Dişli Çevirme Tahriki
Açıklama
Çevirme tahriki, ters kendinden kilitleme özelliğine sahip sonsuz dişli tahriki nedeniyle ters kendinden kilitleme özelliğine sahiptir.Bu özellik, ana bilgisayar işletiminin ve güvenlik faktörünün kararlılığını büyük ölçüde artırır.Geleneksel çevirme ürünleriyle karşılaştırıldığında, çevirme tahrikli dişli kutusunun kurulumu kolaydır, bakımı kolaydır ve önemli ölçüde montaj alanından tasarruf sağlar.
Avantajları
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. 360 derece dönme aralığı
3. İçeride solucan sürücünün sarılması
4. Yüksek yük sağlamak için çok dişli temas
5. Kendiliğinden kilitleme işlevi
VE Çevirme Sürücüsünün Teknik Verileri
Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | Evet | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | Evet | 28 |
9 " | 61: 1 | 2250 | 16.000 | 30800 | 60 | 130 | % 40 | ≤0.1 | Evet | 52 |
12 " | 78: 1 | 4300 | 25.000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 65 |
14 " | 85: 1 | 5600 | 48.000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 88 |
17 " | 102: 1 | 6750 | 67.000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 135 |
21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | ≤0.1 | Evet | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 251 |
Özel Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, kademeli motorlar, elektrik motorları vb. Gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
Anahtar Parametreler Sözlüğü
Devirme Momenti Torku:Bu tork, yerçekimi yükünün, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpımıdır.Gerçek tork, nominal devrilme momenti torkundan büyükse, çevirme tahriki devrilir.
Radyal yük: Döner yatağın eksenine dikey yük
Eksenel yük: Döner yatağın eksenine paralel yük
Tutma torku: Ters torktur. Sürücü ters döndüğünde ve parçalar hasar görmediğinde, Elde edilen maksimum torka tutma torku denir, aynı zamanda kırık tork olarak da görülür.
Kendinden kilitlemeli: Yalnızca yük olduğunda, çevirme tahriki ters dönemez ve bu nedenle kendinden kilitleme olarak adlandırılır.
