Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | 3 inç |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | model: | 3 inç |
---|---|---|---|
Dişli oranı: | 31: 1 | verim: | % 40 |
kesin: | 0.1 dereceden az | sürücü: | elektrik motoru / hidrolik motor / servo motor |
renk: | İstendiği gibi | ters tepki: | 0.1 dereceden az |
tip: | Dikey | Anavatan: | CHANGZHOU, ÇİN |
Vurgulamak: | dönüş motoru,sonsuz dişli dönüş tahrik motoru |

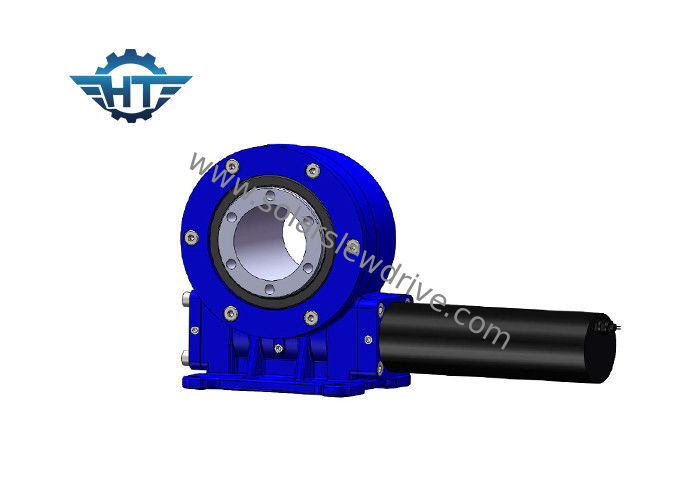

Kum Saati Solucanı ile 360 ° Döndürülmüş Döner Tahrikli Şanzıman, Tekneli Termal İçin Küçük Boşluk
Açıklama
Ürün Adı: VE7
Normal Çıkış Hızı: 0.03RPM
Normal Çıkış Torku: 7320 Nm
Maksimum Çıkış Torku: 10980 Nm
Devirme Momenti Torku: 8 kN.m
Tutma Torku: 39 kN.m
Statik eksenel yük: 30 kN
Statik radyal yük: 100 kN
Çevirme Tahrik Oranı: 51: 1
Boşluk açıklığı: < = 0.15 °
IP (Sınıf): 66
Verimlilik:% 40
Sıcaklık: -40 ℃ ila + 120 ℃
Redüktör Motor Performans Verileri
Anma Gerilimi: 24 VDC
Normal Akım: <7.5A
Çıkış Gücü: 126 W
Çıkış Hızı: 1.6 RPM
Çıkış Torku: 359 Nm
Maksimum Çıkış Torku: 538 Nm
Gürültü: <65 dB
Avantajları
1. 360 derece dönme
2. Bir tahrik motorunun sol veya sağ taraftan bağlanması,
3. Kurulum sırasında, dişli açıklığını ayarlamak gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Basit kurulum ve düşük bakım
5. Akılcı alan kullanımı
6. Vites kendi kendini kilitler;bu nedenle fren gerekli değildir
7. Başlatma ve durdurmanın kolay ve akıcı yöntemi
8. Yüksek doğruluk
Dikey Seri Özellikleri
Modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tork Tutma | Verimlilik | Hassas | Kendinden kilitlemeli | Ağırlık |
Nm | Nm | kN | kN | Nm | derece | Evet | kilogram | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 13kg |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | Evet | 28kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | % 40 | ≤0.1 | Evet | 35kg |
9 " | 61: 1 | 4300 | 16.000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 51kg |
12 " | 78: 1 | 5600 | 25.000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 61kg |
14 " | 85: 1 | 6750 | 48.000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 78 kilo |
17 " | 102: 1 | 9460 | 67.000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 105 kg |
21 " | 125: 1 | 16.000 | 89000 | 337 | 640 | 65.000 | % 40 | ≤0.1 | Evet | 185 kilo |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 244 kilo |
Uygulama kapsamı
Tipik uygulamalar arasında güneş takip cihazları, rüzgar türbinleri, uydu ve radar çanakları, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, yağ aracı ekipmanı, lastik işleyicileri, kazıcılar ve otomotiv asansörleri bulunur.
