Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE 21 " |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo, QT | Dişli oranı: | 125: 1 |
---|---|---|---|
Nominal Çıkış Torku: | 16 kNm | Tutma Torku: | 89 kNm |
Devirme Torku: | 65 kNm | Standart Renk: | RAL 9006 |
ters tepki: | 0.1 dereceden az | Döner tip: | Çift Eksenli |
Vurgulamak: | sonsuz dişli çevirme tahrik,slewing ring gear |

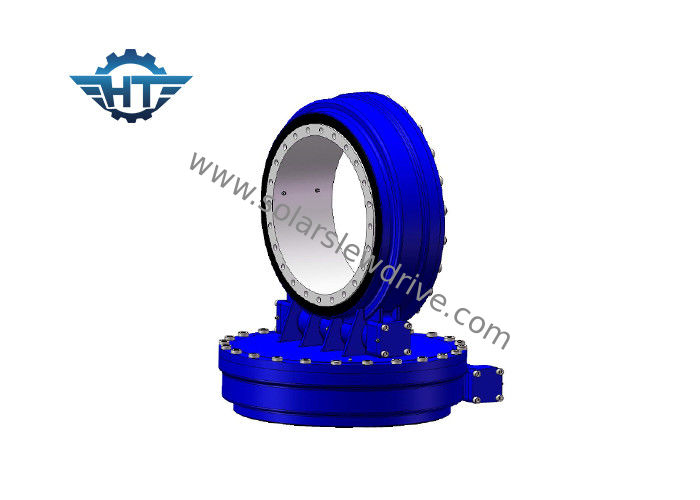

Fotovoltaik Güneş Takip Sistemi için IP66 Zarf Solucan Planet Çevirme Tahrik Şanzımanı
Açıklama
Çevirme tahriki genellikle bir döner halka, sonsuz vida, döküm mahfazası ve yatak ve cıvata gibi standart bileşenlerden oluşur. Fotovoltaik güç üretim sisteminde kullanılırken, çevirme tahriki genellikle DC planet hız düşürücü motor ve AC ile birlikte kullanılır. hız düşürücü motor.Mühendislik ekipmanlarında kullanılırken, güç tahrik sistemi olarak işlev görmek için düzenli olarak hidrolik motor ile birlikte kullanılır.
Çevirme tahriki aynı zamanda döner dişli tahriki veya çevirme redüktörü vb. Olarak da adlandırılır. Genellikle güneş enerjisi sistemlerinde, rüzgar türbinlerinde, uydu sistemlerinde ve kamyon vinçleri, insan asansörleri gibi mühendislik makinelerinde kullanılır. Şimdi fotovoltaikte başarılı bir şekilde kullanılmaktadır izleme sistemleri.
Güneş enerjisi endüstrisinde bir çevirme sürücüsü kullanıldığında, kullanıcıların güneş panellerinin gerçek alanına göre ideal olanı seçmeleri gerekir.Genel olarak konuşursak, 3 inç çevirme sürücüsü, 3-5 m2 güneş paneli için 7 inç, 18-30 m2 için 9 inç, 31-45 m2 için 12 inç ve 14 ile gelen güneş enerjisi sistemi için uygundur. 46-60 m2 için inç.Bunlar referansınız için sağlanmıştır.Daha spesifik ve detaylı bilgi için lütfen iletişim sayfasından satış elemanımızla iletişime geçmekten çekinmeyin.
Ürün Avantajları
1) Daha yüksek çıkış torku ve tutma yükü
2) En iyi takip hassasiyeti
3) Güçlü korozyon direnci ve etkili sızdırmazlık
4) Kendinden kilitlemeli
Uygulama
Güneş takip sistemi için SDE3, SDE7, SDE21 çift eksenli çevirme sürücüsü
Hassas aletler
GBM
Tabak
Uydu Anteni
SDE Modeli Performans Parametreleri
Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
9 " | 61: 1 | 4300 | 16.000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
12 " | 78: 1 | 5800 | 25.000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
14 " | 85: 1 | 6750 | 48.000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
17 " | 102: 1 | 9460 | 67.000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
Uygulama Alanları
Rüzgar Enerjisi Sahası | Metalurji Makineleri |
Hafif sanayi | Ağır Ekipmanlar |
Liman / Deniz Makinaları | Askeri Ürünler. |
İnşaat Makineleri Madencilik | Çelik İşleri Ekipmanları |
Kirli su arıtma tesisi | Tarım makineleri |
