Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE12" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | Model numarası: | SDE12 |
---|---|---|---|
tip: | solucan ve solucan | Ömür: | 30 yıl |
OEM: | Mevcut | Uygulama: | Güneş takip sistemi |
oran: | 78 | Kapalı gövde: | Evet |
Vurgulamak: | dönüş motoru,sonsuz dişli dönüş tahrik motoru |
Konsantre Güneş Enerjisi İstasyonu için NEMA34 ile SDE12 "Yüksek Torklu Döner Tahrikli Redüktör
Açıklama
Çevirme tahrikimiz, maksimum dişli torku ve en yumuşak dönüş için kum saati sonsuz teknoloji ile güçlendirilmiştir.Tipik döner tahrik uygulamaları arasında güneş enerjisi endüstrisi, kamyon vinçleri, insan asansörleri ve yardımcı ekipmanlar, hidrolik ataşmanlar, yağ aracı ekipmanı, deniz vinçleri, lastik işleyicileri, kazıcılar ve otomotiv asansörleri bulunur, ancak döner tahrikler, yük tutma gerektiren diğer birçok uygulamada kullanılır. ve dönme kabiliyeti.Farklı moment yük kapasitelerine sahip farklı dönüş tahrik modelleri sunuyoruz.Standart çevirme tahrikleri, açık bir muhafaza ve tek bir kendinden kilitlemeli kum saati sonsuz mili ile donatılmıştır.Güç kaynağı girişi nötr konuma döndüğünde, sonsuz mil, herhangi bir harici frenleme cihazı gerektirmeden yükü konumuna kilitleyecektir.
Döndürme, sonsuz dişli, düz dişli, konik dişli olabilir.Ayrıca iç çevirme halkası için, tek sıralı bilyeli çevirme halkası olabilir ve ayrıca çift sıralı bilyeli çevirme halkası olabilir.Çift sıralı olan çok daha fazla yük alabilir.Uygulamanıza bağlı olarak seçilebilir.
Avantajlar
1. Hassasiyet: 0,1 dereceden az
2. Kendinden kilitlemeli
3. IP derecesi: IP66
4. Sistemin daha yüksek hassasiyette tam otomatik izleme yapmasını sağlamak için yüksek hassasiyet
5. Sabit montaj sisteminden yaklaşık% 45 daha fazla güç çıkışı elde etmek için
6. Kolay kurulum ve kullanım
7. kolaybakım

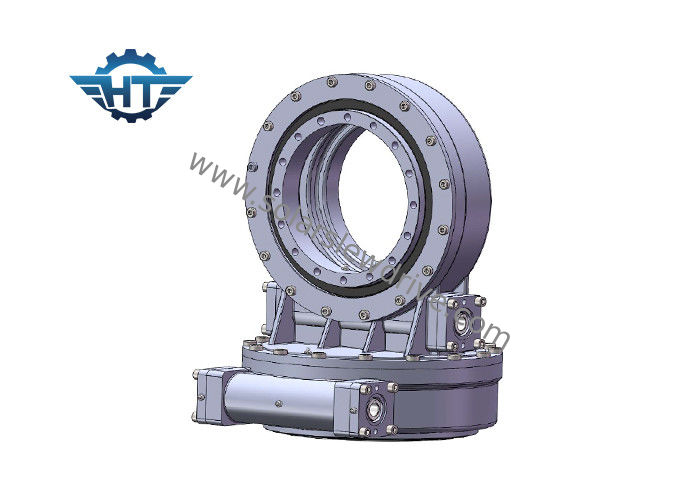

Çift Eksen Döner Sürücü
Çift eksenli çevirme sürücüleri için en yaygın çevirme sürücü uygulaması, çift eksenli güneş izleyicileridir.Çift eksenli takip sistemi, herhangi bir zamanda güneş panelini güneşe dönük tutabilen ve güneş ışığını güneş panelini herhangi bir zamanda dikey olarak ışınlayabilen bir tür güç ünitesidir.Çift eksenli döndürme halkası sürücüsü, izleme hassasiyetini ve güç üretim verimliliğini artırabilir, bu da çift eksenli dönüş sürücüsünün tek bir sürücüde verimli ve güvenilir bir çözüm oluşturabileceği anlamına gelir.CPV için çift eksenli dönme tahrikleri yatay, dikey veya birden çok eksen kombinasyonu üzerine monte edilebilir.
Uygun boyutta çevirme tahrikleri nasıl seçilir?
Yalnızca performans eksikliğinden veya performans fazlasından kaçınmak için uygun boyutta çevirme tahriklerinin seçilmesi, uygun maliyetli çözümlere ulaşmada önemli bir rol oynar.
Lütfen uygun bir çevirme tahriki seçmek için bize aşağıdaki bilgileri verin:
1. uygulama
2. gerekli çıktı toque.Bu veriler hakkında net bir fikriniz yoksa, bize yükü, örneğin panellerin ağırlığını ve çevirme tahrikimizdeki montaj braketlerini söyleyin.
3. Önerdiğimiz sürücünün büyük rüzgar geldiğinde maksimum yükü kaldırıp kaldırmayacağını hesaplamak için kullanılan yük boyutları ve bölgenizdeki son 10 yıldaki en büyük rüzgar.
4. Sizin için uygun motorları önermemize yardımcı olacak ihtiyacınız olan çıkış hızı.
5. boşluk, IP sınıfı talep vb. Gibi diğer bilgiler
Çift Eksenli Döner Sürücü Parametreleri
Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
9 " | 61: 1 | 4300 | 16.000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
12 " | 78: 1 | 5800 | 25.000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
14 " | 85: 1 | 6750 | 48.000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
17 " | 102: 1 | 9460 | 67.000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
