Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE3 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 100~380/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Anavatan: | Changzhou, Çin (Anakara) | Güç kaynağı: | 24VDC |
---|---|---|---|
Salon sensörleri: | Hayır | Motor Tipi: | planet fırçalı dc motor |
özellik: | Tamamen Kapalı | Malzeme: | 42 CrMo veya 50Mn |
Vurgulamak: | güneş takip sistemi için döner sürücü,güneş izci sürücü |

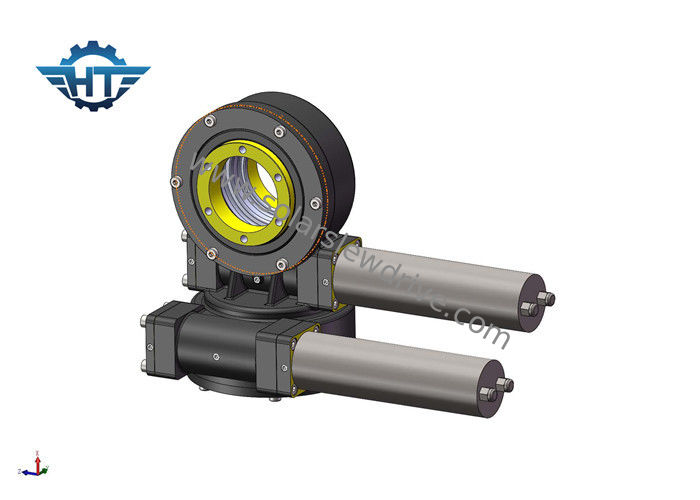

Konsantre Güneş Enerjisi İstasyonu için Yüksek Hassasiyetli SDE3 Çift Eksenli Sonsuz Dişli Döner Tahrik
Tanım
Kule fototermal enerji üretim sistemi için bir iletim cihazı nasıl seçilir
İletim cihazı, Tower güç istasyonunun verimliliği için önemlidir
Kule fototermal elektrik santralinde on binlerce ayna, yüksek sıcaklıkları toplamak ve ısıyı toplamak için ısı emici kulenin ucundaki ısı emici üzerinde güneş radyasyonu toplar.Sürekli ve sabit ısı toplanmasını sağlamak için ayna, yatay azimut ve hareketin yükseklik yönünde (çift eksen) iletim cihazı aracılığıyla daima güneşin konumunu izlemelidir.
En yaygın iletim cihazı, kule CSP dönüş sürücüsüdür
Döner tahrik, aynanın iki eksen yönünde dönüşünü tahrik etmek için genellikle bir motor tarafından tahrik edilir.Hassas bir makine olarak, fototermal enerji üretim endüstrisinde döner tahrik uygulamasının 1mrad içinde izleme doğruluğunu kontrol etmesi gerekir.Çift zarf yapısı sonsuz dişli ve diş yüzeyi birleştirme alanı büyüktür, iletim doğruluğu daha yüksektir, darbe direnci güçlüdür, düşük aşınma oranı, kuzeybatıdaki Fototermal elektrik santrali için daha uygun, hassasiyet ve yaşam koşulları altında uzun süreli kullanım sağlayabilir zorlu ortamdan.
Teknik veri
modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet(°) | Kendinden kilitleme | Ağırlık (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | %40 | ≤0.1 | Evet | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | %40 | ≤0.1 | Evet | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | %40 | ≤0.1 | Evet | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | %40 | ≤0.1 | Evet | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | %40 | ≤0.1 | Evet | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | %40 | ≤0.1 | Evet | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | %40 | ≤0.1 | Evet | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | %40 | ≤0.1 | Evet | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | %40 | ≤0.1 | Evet | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | %40 | ≤0.1 | Evet | 204 |
Motor
24V fırçalı DC Motor
Şartname:
Voltaj: 24VDC
İsteğe bağlı voltaj: 12V, 48V
Yük akımı yok: 0.6A (maks)
Yüksüz çıkış hızı: 3.2 rpm
Yüksüz hız: 1300 rpm
Anma Hızı: 2 rpm
Anma Torku: 43 Nm
Maksimum Tork: 48 Nm
Anma Akımı: 1.8A (maks)
IP Sınıfı: IP55
Ağırlık: 2000 gr
Boyutlar
Mil: 12mm
Motor voltajı, gücü ve hızı, kabul edilebilir boyutta izin verilen koşullar altında isteğinize göre özelleştirilecektir.
