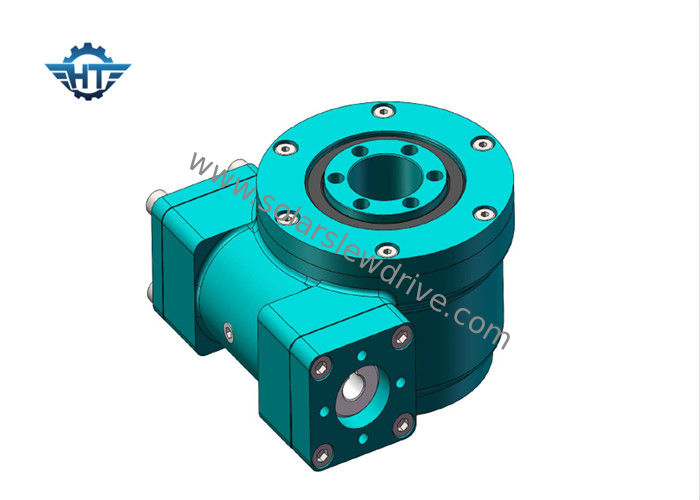

Güneş İzleyici için Söndürülmüş Diş Yüzeyli Küçük Döner Rulman SE1 Çevirme Halkası Tahrik

Güneş İzleyici için Söndürülmüş Diş Yüzeyli Küçük Döner Rulman SE1 Çevirme Halkası Tahrik

Güneş İzleyici için Söndürülmüş Diş Yüzeyli Küçük Döner Rulman SE1 Çevirme Halkası Tahrik
Small Slewing Bearing SE1 Slewing Ring Drive With Quenched Tooth Surface For Solar Trackers
Güneş İzleyici için Söndürülmüş Diş Yüzeyli Küçük Döner Rulman SE1 Çevirme Halkası Tahrik
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SE1
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 adet
Fiyat: USD 100~200/ pc
Ambalaj bilgileri: Kontrplak kutu
Teslim süresi: 15 ~ 45 gün
Ödeme koşulları: L/c, T/T, Western Union
Yetenek temini: 2000 Adet / ay
İletişim
Detaylı ürün tanımı
Güç kaynağı voltajı: 24 V Salon sensörleri: Hayır
tip: 1 inç Kurulum: Yatay
eksen: Tek Eksenli renk: Gümüş
Vurgulamak:

Güneş izci için sürücü çevirmek

,

güneş izci sürücü



Küçük Döner Rulman SE1 Döner Halkalı Tahrik Üreticileri, Güneş Takip Cihazları için 50mn, 42crmo Malzeme



Açıklama


Küçük döner yatak cihazı genellikle bir sonsuz vida, bir döner halka, bir mahfaza, bir motor ve benzerlerinden oluşur.Çekirdek bileşenler döner yataklar olduğundan, aynı anda eksenel kuvvetlere, radyal kuvvetlere ve devirme momentlerine dayanabilirler.Geleneksel döner sürücü ürünleriyle karşılaştırıldığında, döner sürücümüzün kurulumu kolaydır, bakımı kolaydır ve kurulum alanından tasarruf sağlar.Ürün, ağır hizmet tipi düz yataklı kamyonlar, konteyner vinçleri, kamyona monte vinçler, hava iş araçları ve güneş enerjisi üretim sistemleri gibi inşaat makinelerinde ve yeni enerji alanlarında yaygın olarak kullanılabilir.

Güneş İzleyici için Söndürülmüş Diş Yüzeyli Küçük Döner Rulman SE1 Çevirme Halkası Tahrik 0


Küçük Döner Sürücünün Isıl İşlemi

Yuvarlanma yolu ısıl işlemi: Döner yatağın yuvarlanma yolları yüzey endüktif olarak söndürülür ve sertleştirilmiş tabakanın yeterli derinliğini elde edebilen HRC 55-62'de söndürme sertliği sağlanır.



Dişli ısıl işlemi: Kuvvet iletme ihtiyacı nedeniyle, döner halkalardan biri genellikle dişlere sahiptir.Dişlinin ısıl işlem durumu genellikle normalleştirilir veya temperlenir.Diş yüzeyi ayrıca kullanıcının gereksinimlerine göre söndürülebilir.Su verme sertliği 50 ile 60 HRC arasındadır ve yeterli derinlik garanti edilebilir.Dişli su verme, uygulamaya bağlı olarak tam diş su verme ve tek diş indüksiyonla sertleştirme olarak ikiye ayrılabilir.Tek dişte indüksiyonla sertleştirme, diş yüzeyi kök su verme ve diş yüzeyi su verme olarak ikiye ayrılabilir.


Teknik veri



SE1 Döner Tahrik Motor Verileri
Puanlanmıs tork 384 Nm anma gerilimi 24 VDC
Anma Hızı 0,06 devir/dakika Anma akımı <8 bir
Azami çıkış Tork (3sn.) 460 Nm Çıkış gücü 25W
oran 32:1 Anma Hızı 2 devir/dakika
Sıcaklık -30℃~80℃ Kablo uzunluğu 1 METRE



Boyutlar

Güneş İzleyici için Söndürülmüş Diş Yüzeyli Küçük Döner Rulman SE1 Çevirme Halkası Tahrik 1



SE Serisi Döner Tahrik Teknik Verileri



modeli oran Nominal Çıkış Torku (Nm) Devirme Torku (Nm) Tutma Torku (Nm) Eksenel Yük (kN) Radyal Yük (kN) verimlilik Hassasiyet(°) Kendinden kilitleme Ağırlık (kg)
1” 32:1 400 1000 1800 22 12 %40 ≤0.1 Evet 6
3” 31:1 600 1500 3000 30 16 %40 ≤0.1 Evet 8
5” 37:1 800 6000 9200 68 27 %40 ≤0.1 Evet 12
7” 57:1 2000 13500 13200 132 58 %40 ≤0.1 Evet 21
9” 61:1 4400 45000 30800 340 130 %40 ≤0.1 Evet 49
12” 78:1 5800 54400 40560 480 190 %40 ≤0.1 Evet 61
14” 85:1 6550 68000 54200 680 230 %40 ≤0.1 Evet 63
17” 102:1 9400 135600 65040 980 390 %40 ≤0.1 Evet 105
21” 125:1 16000 203400 81000 1600 640 %40 ≤0.1 Evet 149
25” 150:1 21000 271160 89000 2400 950 %40 ≤0.1 Evet 204



Küçük döner yatağın ısıl işlemi Yuvarlanma yolu ısıl işlemi: Döner yatağın yuvarlanma yolları yüzey endüktif olarak söndürülür ve sertleştirilmiş tabakanın yeterli derinliğini elde edebilen HRC 55-62'de söndürme sertliği sağlanır.
