Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SE, VE, SDE |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 100~1100/ pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| tip: | Döner Tahrik | Malzeme: | 42 CrMo veya 50Mn |
|---|---|---|---|
| Garanti: | 3~10 Yıl | boyut: | 3 inç ila 25 inç |
| Uygulama: | Endüstriyel, Güneş izci | renk: | Müşteri Gerekli |
| Motor: | AC veya DC veya Hydarulic | Kurulum Yeri: | Açık alan |
| özellik: | Güvenli | Koruma: | IP66 |
| Vurgulamak: | Güneş takip sistemi için döner tahrik,güneş izleyici için döner tahrik |
||

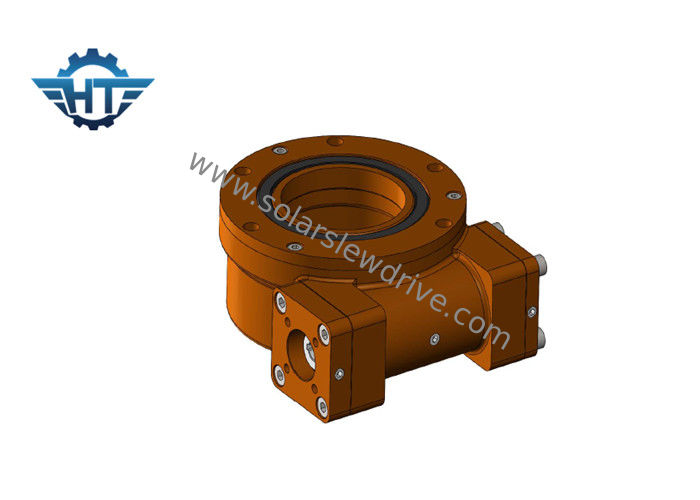

SE, VE, SDE Güneş Takip Sisteminde Karlılığı Artırmak İçin Kullanılan Sonsuz Dişli Döner Tahrik
Açıklama
Döner tahrikli güneş takip sistemi tipi
1) Optimum eğim düzeltildi
Düşük enlemlerde, daha düşük optimum eğim nedeniyle elektrik üretimindeki artış minimumdur (8°'de olduğu gibi, neredeyse hiç artış yoktur);Yüksek enlemlerde, optimum eğim büyüktür ve üretilen elektrik miktarı önemli ölçüde daha yüksektir (örneğin, 50°'de yaklaşık %25)
2) Düz tek eksen
Güneşin bir günü içinde geliş açısının değişimini takip eder ve düşük enlemlerde elektrik üretimindeki artış hızı, yüksek enlemlerden önemli ölçüde daha iyidir.Genel olarak, düz tek eksenli izlemenin 30°'den daha küçük enlemlerin kullanımı için daha uygun olduğuna inanılmaktadır.
3) Eğik tek eksen
Yüksek enlemler için daha uygundur.
4) çift eksenli izleme
Bu yaklaşım, güneşin geliş açısındaki değişimlerin bir gün ve bir yıl içinde izlenmesi nedeniyle elektrik üretimindeki artışın en yüksek olduğu yaklaşımdır.
5) Sabit ayarlanabilir
Bu tip, braketin eğimini ayarlamak için güneşin bir yılı içinde geliş açısının değişmesine dayanır, böylece güç üretiminde bir artış elde edilir.
Farklı montaj yöntemleri arasındaki en temel fark, getirdikleri güç üretimindeki farktır.Elbette ilk yatırım ve işletme bakım maliyetlerinde farklılıklar olacaktır.
Planet redüktörler, küçük bir pakette yüksek tork ve koaksiyel hizalamalı bir çıkış mili gerektiren uygulamalar için idealdir.
Teknik veri
| VE Model Performans Parametreleri | |||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (Nm) | Devirme Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | oran | Hassasiyet (derece) | Hassas | IP | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | %40 | ≤0.10 | 66 | Evet | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | %40 | ≤0.10 | 66 | Evet | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | %40 | ≤0.10 | 66 | Evet | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | %40 | ≤0.10 | 66 | Evet | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | %40 | ≤0.10 | 66 | Evet | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | %40 | ≤0.10 | 66 | Evet | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | %40 | ≤0.10 | 66 | Evet | 88 kg |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | %40 | ≤0.10 | 66 | Evet | 135 kg |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | %40 | ≤0.10 | 66 | Evet | 192 kg |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | %40 | ≤0.10 | 66 | Evet | 251 kg |
| SDE Modeli Performans Parametreleri | |||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | oran | verimlilik | Hassasiyet (derece) | IP | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1500 | 5800 | 10 | 15 | 31:1 | %40 | ≤0.10 | 66 | Evet | 25kg |
| 5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | %40 | ≤0.10 | 66 | Evet | 34kg |
| 7" | 2000 | 7500 | 13200 | 34 | 58 | 57:1 | %40 | ≤0.10 | 66 | Evet | 56kg |
| 9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | %40 | ≤0.10 | 66 | Evet | 92kg |
| 12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | %40 | ≤0.10 | 66 | Evet | 160 kg |
| 14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | %40 | ≤0.10 | 66 | Evet | 224kg |
| 17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | %40 | ≤0.10 | 66 | Evet | 320kg |
| 21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | %40 | ≤0.10 | 66 | Evet | 492kg |
| 25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | %40 | ≤0.10 | 66 | Evet | 705 kg |
| SE Modeli Performans Parametreleri | |||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | oran | verimlilik | Hassasiyet (derece) | IP | Kendinden kilitleme | Ağırlık (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.10 | 66 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.10 | 66 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.10 | 66 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.10 | 66 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.10 | 66 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.10 | 66 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.10 | 66 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.10 | 66 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.10 | 66 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.10 | 66 | Evet |
204 |
