Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE3" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | Dizi: | SDE3 |
---|---|---|---|
Dış çap: | 3 ila 25 inç | Vites Seçenekleri: | Dış Dişliler |
Garanti: | 3 yıl | OEM: | Mevcut |
Teknik Destek: | Tüm hayat | Uygulama: | Güneş takip sistemi |
Vurgulamak: | döner yatak tahriki,sonsuz tahrik motoru |

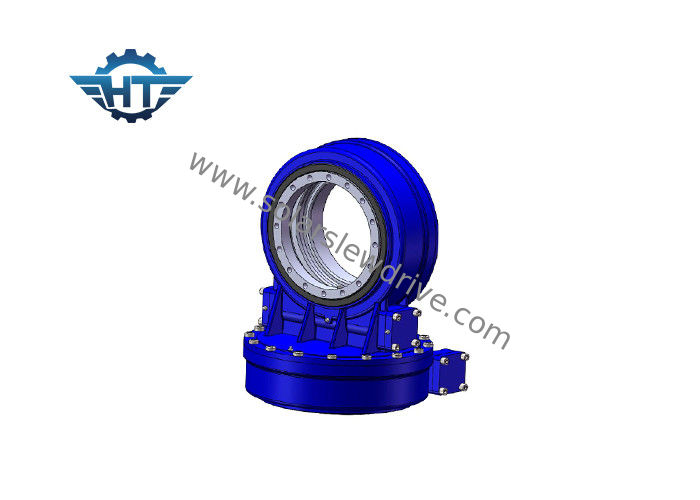

Güneş Takip Sistemi için IP66 Çift Eksenli Döner Sürücü SDE3 Modeli Sonsuz Dişli Döner Sürücü
Açıklama
Sonsuz dişli çevirme tahriklerinin yaygın sorunlarının nedenleri
1. Redüktör ısınır ve yağ sızdırır.Verimliliği artırmak için, sonsuz dişli redüktörü, sonsuz dişli olarak genellikle demir dışı metaller kullanır, solucan daha sert çeliğin kullanılmasıdır.Sürgülü bir sürtünme tahriki olduğu için, işlem daha fazla ısı üretecek, böylelikle parçalar ve contalar arasındaki redüktör farkın ısıl genleşmesi, böylece koordinasyon yüzeyinde bir boşluk oluşturacak şekilde, yağlayıcı sıvının artışından dolayı sıcaklıkta incelme, sızıntıya neden olması kolaydır.
Bu durumun dört ana nedeni var:
1) malzemenin sıralanması mantıksız,
2) geçmeli sürtünme yüzeyinin yüzeyinin kalitesizliği,
3) yanlış yağlama yağı ilavesi seçimi;
4) montaj kalitesi ve ortamın kullanımı zayıf.
2. Sonsuz dişli aşınması.Sonsuz çarkta genellikle kalay bronz, HRC4555'e sertleştirilmiş 45 çeliğe sahip eşleştirilmiş sonsuz malzeme veya sonsuz öğütücüden Ra0.8μm pürüzlülüğe kadar taşlandıktan sonra 40Cr sertleştirilmiş HRC5055 kullanılır.Şanzımanın normal çalışma sırasında aşınması yavaştır ve bazı redüktörler 10 yıldan uzun süre kullanılabilir.Aşınma hızlı ise, seçimin doğru olup olmadığını, aşırı yük operasyonu olup olmadığını, bunun yanı sıra sonsuz malzeme, montaj kalitesi veya çalışma ortamı ve diğer nedenleri dikkate almalıyız.
3. Küçük eğik dişli aşınması.Genel olarak redüktörün dikey montajında, özellikle eklenen yağlayıcı miktarı ve yağ türlerine bağlı olarak oluşur.Dikey kurulumda yetersiz miktarda yağlama yağına neden olmak kolaydır.Çalışma durdurulduğunda, motor dönüş sürücüsü arasındaki yağ kaybı, dişliler uygun yağlama korumasını alamadı.Redüktör başladığında, etkili yağlama eksikliğinden dolayı dişliler mekanik olarak aşınır veya hatta hasar görür.
4. Helezon yataklar hasar görmüş.
Arıza durumunda, dişli kutusu iyi kapatılmış olsa bile, genellikle redüktördeki dişli yağının emülsifiye olduğu, yatağın paslandığı, korozyon, hasar gördüğü görülür.Bunun nedeni, su ile karışan suyun yoğunlaşmasından sonra bir süre çalışma sonrasında dişli yağının sıcaklığının artması ve soğumasıdır.Elbette rulman kalitesi ve montaj süreci ile de yakından ilgilidir.
Döndürme sürücülerinin genel sorunlarına çözüm
1. Montajın kalitesini garanti edin.Bazı özel aletler satın alabilir veya yapabilirsiniz.Redüktörün parçalarını sökerken ve takarken, çekiç gibi diğer aletlerle vurmaktan kaçının.Dişlileri ve sonsuz dişlileri değiştirirken, orijinal parçaları kullanmaya çalışın ve çiftler halinde değiştirin;çıkış milini monte ederken, tolerans uyumuna dikkat edin;Aşınmayı ve paslanmayı önlemek veya bakım sırasında sökülmesi zor olan alan ölçeğine uyması için içi boş mili korumak için bir ayırıcı madde veya kırmızı dan yağı kullanın.
2. Yağlayıcıların ve katkı maddelerinin seçimi.Sonsuz dişli dönüş sürücüsü genellikle 220 # dişli yağı kullanır.Ağır yük, sık çalıştırma ve kötü kullanım ortamına sahip ağır hizmet kamyonları için, bazı yağlama yağı katkı maddeleri, redüktör çalışmayı bıraktığında dişli yağının dişli yüzeyine hala yapışmasını sağlamak ve koruma sağlamak için kullanılabilir.Başlangıçta ağır yük, düşük hız, yüksek tork ve metaller arasında doğrudan teması önlemek için oluşturulmuş membran.Katkı maddesi, bir sızdırmazlık regülatörü ve sızdırmazlığı yumuşak ve elastik tutmak için bir sızıntı önleyici içerir ve yağ sızıntısını etkili bir şekilde azaltır.
3. Döner sürücülerin montaj konumunun seçimi.Mümkünse dikey kurulum yapmayın.Dikey olarak monte edildiğinde, eklenen yağlama yağı miktarı yatay kurulumdan çok daha fazladır, bu da ısı oluşumuna ve redüktörde yağ sızıntısına neden olabilir.
4. Bir yağlama bakım sistemi kurun.Redüktör, yağlama çalışmasının “beş set” prensibine göre muhafaza edilebilir.Her dönüş tahrikinde, düzenli olarak kontrol eden ve sıcaklık artışının bariz olup olmadığını bulan sorumlu bir kişi vardır.Sıcaklık 40 ° C'yi aşarsa veya yağ sıcaklığı 80 ° C'yi aşarsa, yağın kalitesi düşer.Yağda daha fazla bakır tozu bulunduğunda ve anormal gürültü oluştuğunda, hemen kullanmayı bırakın, zamanında onarın, sorununu giderin ve yağı değiştirin.Yakıt ikmali sırasında, redüktörün doğru şekilde yağlandığından emin olmak için yağ miktarına dikkat edin.
SDE Çift Eksenli Çevirme Sürücüsü Veri Sayfası
Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
9 " | 61: 1 | 4300 | 16.000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
12 " | 78: 1 | 5800 | 25.000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
14 " | 85: 1 | 6750 | 48.000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
17 " | 102: 1 | 9460 | 67.000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
