Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE9 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Modeli: | 9 inç | Dişli oranı: | 61: 1 |
---|---|---|---|
Verimliliği: | % 40 | Türü: | yatay seri |
Uygulama: | Güneş enerjisi | oem servis: | KULLANILABİLİR |
Menşe yeri: | CHANGZHOU, ÇİN | Sürücü: | 24VDC motorlar |
Vurgulamak: | worm drive gearbox,worm gear slewing ring |
Açıklama

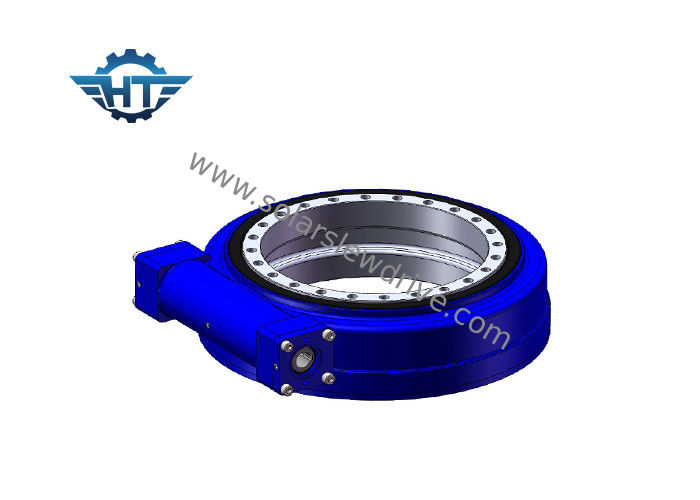

Çevirme Tahrik Nedir?
Çevirme tahriki (veya kısa çevirme tahriki), bilyeli veya makaralı döner bir halka (yatak), sonsuz ve tamamen kapalı mahfazadan oluşan komple, kuruluma hazır bir sistemdir. Farklı uygulamalar ve müşterilerin taleplerine göre seçilebilen IP dereceli hidrolik veya elektrikli planet dişli kutuları ile özelleştirilebilir.
Korozyon koruması, yüksek yük ve yüksek hassasiyet özelliklerine sahiptir.
Sonsuz dişli saptırma, makinelerin nispeten döner kısımlarında ve güneş izleme sistemi, hava işleme makinelerinin döner şasisi, kamyon vinci, kaya matkabı, delme makinesi, kavrama ahşap makinesi, kod kalıplama makinesi gibi güneş enerjisi alanlarına yaygın olarak uygulanır.
Döner sürücü parametreleri
SE Model Performans Parametreleri | ||||||||||
model | oran | Nominal Çıkış Torku | Devirme Torku | Tutma Torku | Eksenel yük | Radyal Yük | verim | Hassas | Kendinden kilitleme | Ağırlık |
nm | nm | nm | kN | kN | derece | Evet | kilogram | |||
1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | % 40 | ≤0.1 | Evet | 9 |
5" | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 14 |
7" | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | % 40 | ≤0.1 | Evet | 23 |
9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 44 |
12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | Evet | 51 |
14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | % 40 | ≤0.1 | Evet | 62 |
17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | % 40 | ≤0.1 | Evet | 85 |
21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 141 |
25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 182 |
Changzhou hangtuo, yükü en üst düzeye çıkarmak ve aktarım verimliliğini ve doğruluğunu artırmak için en önemli araç olarak halka sargılı solucan teknolojisine sahip döner bir tahrik üretmek için çift zarf teknolojisi kullanıyor. Sonsuz saptırma yatağı ile birleştirildiğinde, çok dişli tutturma elde edilebilir ve sonsuz tutuş ile yalnızca bir diş tutturma elde edilebilir. 5-11 dişin artan diş yüzeyi birleşimi böylece şanzımanın gücünü ve gücünü büyük ölçüde arttırır. Çevirmeli tahrik ürün yelpazemiz çeşitli serilerde mevcuttur ve geniş bir model yelpazesini kapsar. Performans aralığı ve montaj boyutları farklı uygulamaların ihtiyaçlarını karşılayabilir. Şu anda, ürünlerimiz 9 temel modele ayrılabilir, kanalların çapı 75 mm ila 800 mm arasında değişmektedir. Yük aralığı 6kNm ila 220kNm arasındadır, tork çıkışı 200Nm ila 63kNm arasındadır, dönme torku 500Nm ila 271kNm arasında ve transmisyon azaltma oranı 30: 1 ila 156600: 1'dir. Kurulum yöntemi yatay, dikey veya çok eksenli olabilir.
Temel bir tip (açık dişli) veya tamamen kapalı bir tip sipariş edebilirsiniz. Ayrıca iki eksenli bir döndürme tahrikini (her iki yönde aynı anda dönen tek döner tahrik) ve bir tek şaftlı çift tahrik (iki tahrik helezonu aynı çevirme yatağını tek bir şaft üzerinde tahrik eder) de sunuyoruz.
Tipik döner tahrik uygulamaları güneş enerjisi santralleri, rüzgar türbinleri, kamyon vinçleri, hava iş araçları, yardımcı ekipman, hidrolik ekipman, petrol ekipmanı, tekerlekli direksiyon ekipmanı, ekskavatörler ve otomatik kaldırma ekipmanıdır. Çevirmeli sürücü aynı şanzıman üzerinde yüksek yükler ve yüksek tork sunan uygulamalar için en iyi seçim olduğundan, ayrıntılı olarak listelenmemiş birçok başka uygulama vardır.
Pek çok farklı döner tahrik tipi üretiyoruz ve pek çok döner tahrik tipi ve tahrik bileşeni sunuyoruz. Çevirmeli sürücülerimiz kendiliğinden kilitlenebilir veya arka tahrik olabilir. Kendinden kilitlemeli çevirme tahriki, ters kuvvet çevirme halkasından sonsuz dişliye iletildiğinde tersine dönmez ve ayrı bir fren takmaya gerek yoktur. Kendiliğinden kilitleme yerine geriye doğru sürülebilir. Hidrolik uygulamalar için müşterilerimize hidrolik motor tedarik ediyoruz. Elektrikli cihazlar için, müşterilerimize dişli kutuları ve çeşitli motorlar tedarik edebiliriz.
