Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SE3 |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 100~1100/ pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Dişli oranı: | 31: 1 | Normal Çıkış Torku: | 533 Nm |
|---|---|---|---|
| Menşe yeri: | CHANGZHOU, ÇİN | Tork holding: | 7000 Nm |
| Devirme Torku: | 744 Nm | Çıkış tork dekor: | 0,065 RPM |
| Kullanım: | Güneş İzleyici | Özelliği korumak: | IP66 |
| Vurgulamak: | sonsuz dişli kutusu,sonsuz dişli döner halka |
||

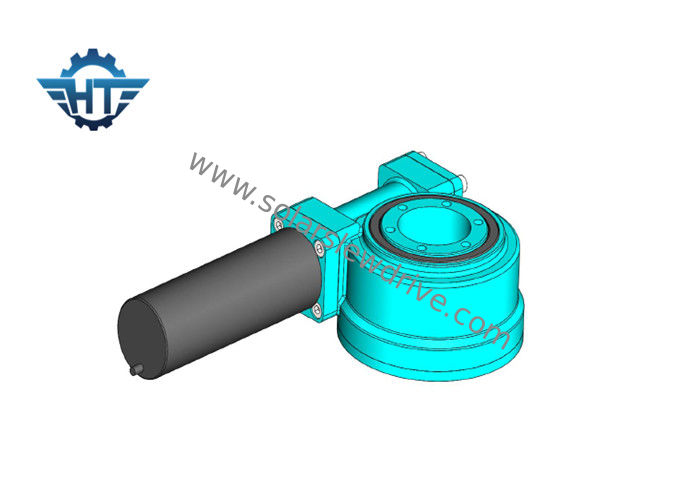

SE3 Sonsuz Dişli Dönme Tahrik 24VDC Dişli Motorlu Güneş Enerjili Sürücü Çevirme Sürücüsü
Açıklama
SE döner sürücüler çoğunlukla güneş takip sisteminde, inşaat makinelerinde kullanılır.
Çoklu kullanımları nedeniyle döner sürücüler çeşitli model boyutlarında, performans aralıklarında ve montaj özelliklerinde gelir. Sürücüler, aynı dişli kutusundan hem yük tutma hem de dönme torku gerektiren uygulamalar için çok uygundur. Aynı zamanda çift dönme ekseniyle (aynı anda dönme eksenleriyle) veya aynı eksende çift tahriklerle (aynı halka dişlisini bir eksende tahrik eden iki sonsuz diş) yapılabilir.
Döner sürücü parametreleri
| model | oran | Nominal Çıkış Torku | Devirme Torku | Tutma Torku | Eksenel yük | Radyal Yük | verim | Hassas | Kendinden kilitleme | Ağırlık |
| nm | nm | nm | kN | kN | derece | Evet | kilogram | |||
| 1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
| 3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | % 40 | ≤0.1 | Evet | 9 |
| 5" | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 14 |
| 7" | 57: 1 | 1750 | 10500 | 13.200 | 132 | 58 | % 40 | ≤0.1 | Evet | 23 |
| 9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 44 |
| 12" | 78: 1 | 5600 | 54400 | 40.560 | 480 | 190 | % 40 | ≤0.1 | Evet | 51 |
| 14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | % 40 | ≤0.1 | Evet | 62 |
| 17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | % 40 | ≤0.1 | Evet | 85 |
| 21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 141 |
| 25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 182 |
Uyarılar
1. Farklı motorlar (AC, DC ve Hidrolik) müşterinin ihtiyacına göre dizayn edilebilir.
2. Motorun karşısındaki mil altıgen başlı ya da altıgen başlı olmayı seçebilir.
DC motoru
1. Şanzıman mili için maksimum tork değerinin arttırılması için çıkış mili için çift destek yapısını benimseyin.
2. Güneş tekerleği ve planet dişlisi, dişli kutusunun maksimum torkunu artıran ve ömrünü uzatan spline ile birbirine bağlanır.
3. Gürültüyü düşük ve yüksek hızda sorunsuz çalışmasını sağlayan giriş aşamasında helis dişli kullanıyoruz. İç dişli halkası daha fazla oran yapabileceğimiz ve tasarımın esnek olacağı şekilde ayrılmıştır. Şanzıman ve motor, eksenel olarak vida ile bir dikiş sabitlemesi ile bulunur ve bu da eşleştirme hassasiyetini arttırır ve gürültüyü azaltır.
4. Gezegenin tekerlek içinde oklava tutucu kullanıyoruz. Kaydırmalı taşlama yerine oklava taşlama kullanıyoruz, böylece dişli kutusunun ömrü çok daha uzun oluyor.
5. Çift destekleyici yapı; Gezegensel dişlilerin iç deliğinde iç taşlama, iç delik yuvarlaklığını 0.003 mm'den daha az yapar, kayma yerine yuvarlayarak çalışır; HRC60 dişli yüzeyi hassas kazıma; Tüm bu teknolojilerin benimsenmesi, süper sessiz ve sabit çalışmayı ve 10000 saatin üzerinde uzun ömürlü olmasını sağlar.
boyutlar
