Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SE3 |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 100~1100/ pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Dişli oranı: | 31: 1 | Normal Çıkış Torku: | 533 Nm |
|---|---|---|---|
| Menşe yeri: | CHANGZHOU, ÇİN | Tutma Torku: | 7000 Nm |
| Devirme Torku: | 744 Nm | Nominal Çıkış Torku: | 0,065 devir/dakika |
| kullanım: | Güneş İzleyici | Özelliği Koru: | IP66 |
| Vurgulamak: | güneş takip sistemi için döner sürücü,güneş izci sürücü |
||

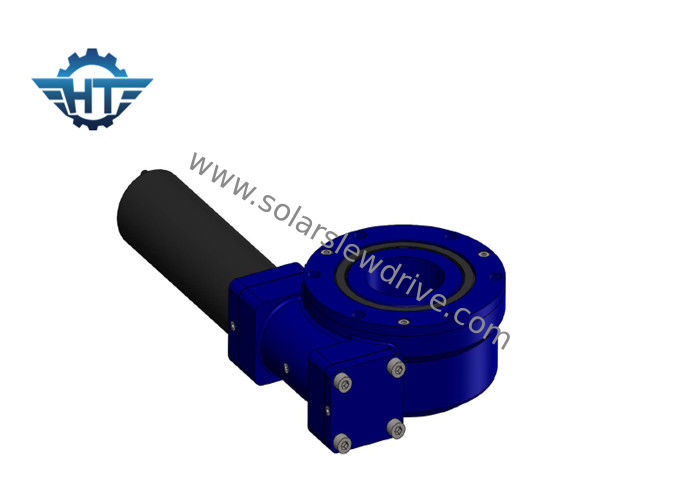

24VDC Planet Dişli Motoru ve Hall Sensörleri ile SE3 Kapalı Solar Tracker Döner Tahrik
Açıklama
Sonsuz tahrik dişli kutusu, birleşik yükleri kaldırabilen sürekli veya döngüsel bir hareketle yavaş dönüş gerektiren uygulamalar için uygundur.Ürün, bir elektrik veya hidrolik motorun bağlanmasının yanı sıra tüm sistemi ekipmana bağlamak için standart ölçülerdedir.
Kompaktlığı, yüksek rijitliği ve belirtilen diğer avantajları nedeniyle, mobil montaj platformları, uydu sistemi, nakliye araçlarındaki hidrolik yükleme vinçleri, küçük deniz vinçleri, uzayabilir döner merdivenler gibi çeşitli ekipmanlarda, büyük tekerlekli ünitelerde bir sonsuz tahrik sistemi kullanılmaktadır. deniz portalı taşıyıcıları.
Döner sonsuz vidalı tahrik sistemi, döner halka, taban plakası ve sonsuz vidadan oluşan kompakt yapılı bir ünitedir.Bu ünite, bir döner halkanın ve bir solucanın avantajlarını tek bir ünitede toplar.
Döner tahrik parametreleri
| modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Tutma Torku | Eksenel Yük | Radyal Yük | Yeterlik | Kesinlik | Kendinden kilitleme | Ağırlık |
| Nm | Nm | Nm | kN | kN | derece | Evet | kilogram | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | %40 | ≤0.1 | Evet | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | %40 | ≤0.1 | Evet | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | %40 | ≤0.1 | Evet | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | %40 | ≤0.1 | Evet | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | %40 | ≤0.1 | Evet | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | %40 | ≤0.1 | Evet | 51 |
| 14" | 85:1 | 6750 | 135.000 | 44200 | 680 | 230 | %40 | ≤0.1 | Evet | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | %40 | ≤0.1 | Evet | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | %40 | ≤0.1 | Evet | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | %40 | ≤0.1 | Evet | 182 |
Uyarılar
1. Müşterinin ihtiyacına göre farklı motorlar (AC, DC ve Hidrolik) tasarlanabilir.
2. Motorun karşısındaki mil altıgen başlı veya altıgen başlı olmayı seçebilir.
DC motoru
1. Çıkış mili için Çift destek yapısını benimseyin, böylece şanzımanın maksimum torku çok artar.
2. Güneş çarkı ve planet çark, dişli kutusunun maksimum torkunu artıran ve ömrünü uzatan spline ile bağlanır.
3. Giriş aşamasında, gürültüyü düşük ve yüksek hızda sorunsuz çalışmasını sağlayan helisel dişli kullanıyoruz. İç dişli halkası daha fazla oran yapabilmemiz için ayrılmıştır ve tasarım esnektir. Şanzıman ve motor, eşleşme hassasiyetini artıran ve gürültüyü azaltan eksenel olarak vidalı bir dikiş ile yerleştirilmiştir.
4. Planet çarkın içinde oklava tutucu kullanıyoruz. Sürgülü taşlama yerine oklava taşlama kullanıyoruz, böylece dişli kutusunun ömrü çok daha uzun.
5. Çift destekleyici yapı;Planet dişlilerin iç deliğinde iç taşlama, iç deliğin yuvarlaklığını 0.003 mm'den daha az yapar; kaymak yerine yuvarlanarak çalışır;HRC60 dişli yüzey hassas kazıma; Tüm bu teknolojilerin benimsenmesi, süper sessiz ve istikrarlı çalışmayı ve 10000 saatin üzerinde uzun bir kullanım ömrü sağlar.www.
Boyutlar
