Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SDE7" |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Malzeme: | 50Mn, 42CrMo | model: | SDE7 " |
|---|---|---|---|
| Dişli oranı: | 57: 1 | Nominal Çıkış Torku: | 2000 Nm |
| Tutma Torku: | 13500 N / m | Devirme Torku: | 13200 N / m |
| verim: | % 40 | Standart Renk: | RAL 9006 |
| Eksenel Yük: | 34 kN | Radyal Yük: | 58 kN |
| Vurgulamak: | sonsuz dişli çevirme tahrik,döner halka dişlisi |
||

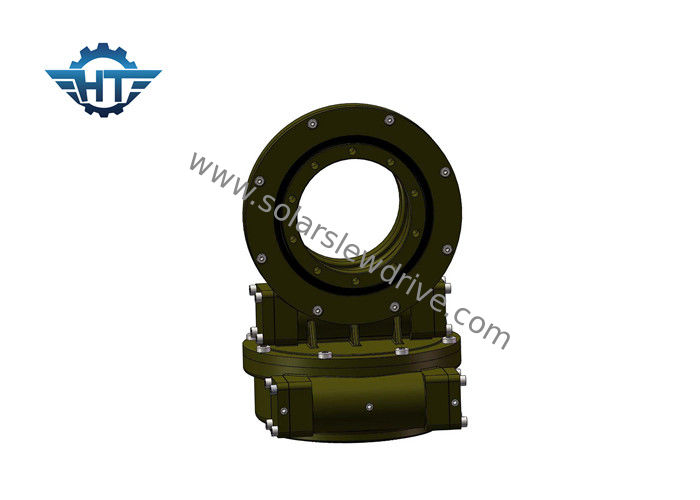

Yüksek İletim Verimliliği SDE7 Dişli Çevirme Tahrikli Şanzıman, Çift Eksenli ve Solar İzleyiciler İçin Kendinden Kilitleme
Giriş
Çift eksenli çevirme sürücüleri, hem dikey hem de yatay olarak döndürülmesi gereken durumlar için mükemmeldir.Tipik uygulamalar arasında çift eksenli güneş takip cihazları, uydu ve radar çanakları, her iki yönde 360 derece hareket etmesi gereken makineler bulunur.
Changzhou Hangtuo Mechanical Co., ltd profesyonel bir üretici ve döner yatak / çevirme halkası / çevirme çemberi, çevirme tahrikleri / çevirme tahrikinin ihracatçısı, özellikle liman makineleri, madencilik makineleri, kaynak makineleri, inşaat araçları, modüler araçlar, tek veya çift eksenli güneş takip sistemleri ve küçük rüzgar enerjisi sistemleri, uydu, anten vb.
Özellikleri
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2.İçeride solucan sürücüsünü saran
3.Yüksek yük sağlamak için çok dişli temas
4.Kendinden kilitleme işlevi
SDE Serisi Performans Tablosu
| Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
| 9 " | 61: 1 | 4300 | 16.000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
| 12 " | 78: 1 | 5800 | 25.000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
| 14 " | 85: 1 | 6750 | 48.000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
| 17 " | 102: 1 | 9460 | 67.000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
| 21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
Anahtar Parametreler Sözlüğü
Devirme Momenti Torku: Tork, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan yüktür.Yük ve mesafeden kaynaklanan qorque, nominal devrilme momenti torkundan büyükse, çevirme tahriki devrilir.
Radyal yük: Döner yatağın eksenine dikey yük
Eksenel yük: Döner yatağın eksenine paralel yükleme
Tutma torku:Ters torktur. Sürücü ters döndüğünde ve parçalar hasar görmediğinde, Elde edilen maksimum torka tutma torku denir.
Kendinden kilitlemeli: Sadece yüklendiğinde, çevirme tahriki ters dönüş yapamaz ve bu nedenle kendinden kilitleme olarak adlandırılır.
Özel Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, kademeli motorlar, elektrik motorları gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
