Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SDE7" |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Malzeme: | 50Mn, 42CrMo | Modeli: | SDE7" |
|---|---|---|---|
| Dişli oranı: | 57: 1 | Çıkış tork dekor: | 2000 Nm |
| Tork holding: | 13500 Nm | Devirme Torku: | 13200 Nm |
| Verimliliği: | % 40 | Standart renk: | RAL 9006 |
| eksenel yük: | 34 kN | Radyal yük: | 58 kN |
| Vurgulamak: | sonsuz dişli çevirme halkası,sonsuz dişli motoru |
||

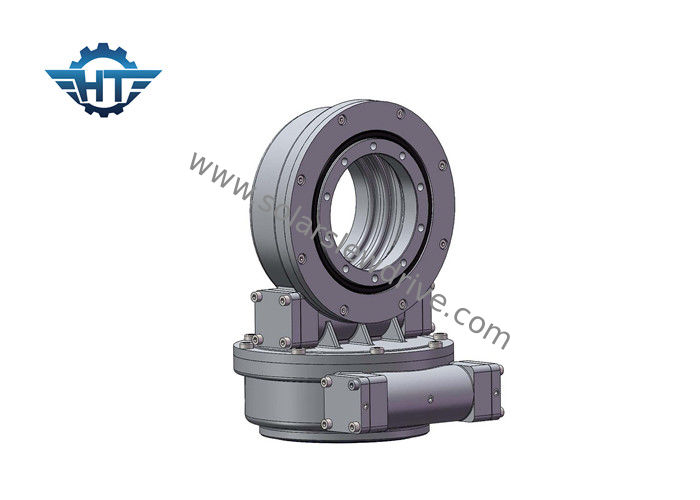

Güneş İzleme Sistemi için 24V Dc Motorlu SDE Serisi Çift Eksenli Elektrikli Döner Tahrik
Giriş
Çift eksenli çevirme tahrikleri hem dikey hem de yatay olarak döndürülmesi gereken durumlar için idealdir. Tipik uygulamalar arasında çift eksenli güneş izleyicileri, uydu ve radar kapları, her iki yönde 360 derece hareket etmesi gereken makineler bulunur.
Özellikler
1. güneş takip sisteminin güvenliğini artırmak için Yüksek tork tork
2 . Zarflama solucan sürücü içinde
3 . Yüksek yük sağlamak için çoklu diş teması
4 . Kendini kilitleme fonksiyonu
SDE Performans Çizelgesi
| model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık |
| nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
| 3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 21kg |
| 5" | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 32kg |
| 7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | Evet | 54kg |
| 9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 88kg |
| 12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 157 kg |
| 14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 214kg |
| 17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 315kg |
| 21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | Evet | 481kg |
| 25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 682 kg |
Elektrikli Dişli Motor
| Motor Verileri | Gezegen Verileri | ||
| Anma gerilimi | 24VDC | oran | 398: 1 |
| Anma akımı | 1.3A | Çıkış Tork | 43Nm |
| Anma Hızı | 800rpm | Çıkış hızı | 2Rpm |
| Korumalı Seviye | IP55 / 65/66 | gürültü, ses | <60db |
Anahtar Parametreler Sözlüğü
Eğilme Moment Torku : Tork, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan yüktür. Yük ve mesafe tarafından oluşturulan qorque, nominal devirme momenti momentinden daha büyükse, çevirme tahriki devrilecektir.
Radyal yük: Çevirme yatağının eksenine dikey yük
Eksenel yük: Çevirme yatağının eksenine paralel yük
Tutma torku: Ters torktur. Sürücü ters döndüğünde ve parçalar zarar görmediğinde, elde edilen maksimum torka tutma torku denir.
Kendiliğinden kilitleme: Yalnızca yüklendiğinde, döner sürücü geri dönemez ve bu nedenle kendiliğinden kilitlenir.
Özel Servisler
1. Farklı uygulamalara ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. Gibi farklı motor tipleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur; standart rengimiz RAL 9006'dır.
