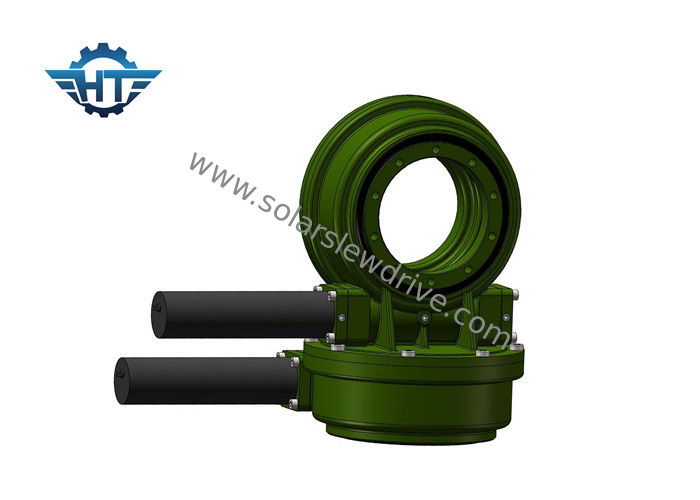

Güneş Takip Sistemi İçin Planet Dişli Motorlu Çift Eksenli Güneş Çevirmeli Sürücü

Güneş Takip Sistemi İçin Planet Dişli Motorlu Çift Eksenli Güneş Çevirmeli Sürücü

Güneş Takip Sistemi İçin Planet Dişli Motorlu Çift Eksenli Güneş Çevirmeli Sürücü
Dual Axis Solar Slew Drive With Planetary Geared Motor For Solar Tracking System
Güneş Takip Sistemi İçin Planet Dişli Motorlu Çift Eksenli Güneş Çevirmeli Sürücü
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SDE7"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 adet
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: Kontrplak kutu
Teslim süresi: 15 ~ 45 gün
Ödeme koşulları: L/c, T/T, Western Union
Yetenek temini: 2000 Adet / ay
İletişim
Detaylı ürün tanımı
Malzeme: 50Mn, 42CrMo model: SDE7 "
Dişli oranı: 57: 1 Nominal Çıkış Torku: 2000 Nm
Tutma Torku: 13500 N / m Devirme Torku: 13200 N / m
verim: % 40 Standart Renk: RAL 9006
Eksenel Yük: 34 kN Radyal Yük: 58 kN
Vurgulamak:

güneş takip sistemi için döner sürücü

,

güneş izci sürücü

Güneş Takip Sistemi için Planet Dişli Motorlu Çift Eksenli Güneş Döner Tahrik



Açıklama



Hangtuo'nun döner tahrikleri, ağırlığa karşı performans için optimize edilmiş, tek bir dişli kademesinde büyük bir oran sağlar.Rulmanlar ve dişliler, düşük profilli, kendi kendini tutan ve kuruluma hazır bir yuvaya monte edilerek, ürünün tüm eksenel ve radyal kuvvetlere tepki vermesine ve en zorlu uygulamalarda ortaya çıkan eğilme momentlerine neden olur.Bu son derece uyarlanabilir ürünler ayrıca güçlü darbe direnci, uzun ömürlü performans, yumuşak dönüş, yatak koruması ve sızdırmaz tahrik seçeneklerine sahiptir.Sektör lideri kalite standartlarıyla bir araya gelen tüm teknik avantajlar, Hangtuo ürünlerini performans açısından kritik, ağır hizmet uygulamaları için ideal adaylar haline getirir.



Güneş Takip Sistemi İçin Planet Dişli Motorlu Çift Eksenli Güneş Çevirmeli Sürücü 0



Döner Tahrik Çalışma Prensibi



Solucan, döner halkanın dış halkasını döndürmek için tahrik eden motor tarafından tahrik edilir;dış halka, torku flanş üzerinden verir ve döner halkanın iç halkası mahfazaya sabitlenir.Döner tahrik, geri kendinden kilitleme özelliğine sahip sonsuz dişli tahrik nedeniyle geri kendinden kilitlemelidir.


SDE Performans Tablosu


modeli oran Nominal Çıkış Torku Devirme Torku Eksenel Yük Radyal Yük Tutma Torku verimlilik Hassas Kendinden kilitleme Ağırlık
Nm Nm kN kN Nm derece Evet kilogram
3" 31:1 300 1500 3.6 15 7000 %40 ≤0.1 Evet 21kg
5" 37:1 650 5000 16 27 9200 %40 ≤0.1 Evet 32kg
7" 57:1 1750 7000 34 58 13200 %40 ≤0.1 Evet 54kg
9" 61:1 4300 16000 60 130 27200 %40 ≤0.1 Evet 88kg
12" 78:1 5600 25000 77 190 40560 %40 ≤0.1 Evet 157 kg
14" 85:1 6750 48000 110 230 44200 %40 ≤0.1 Evet 214kg
17" 102:1 9460 67000 142 390 53040 %40 ≤0.1 Evet 315kg
21" 125:1 16000 89000 337 640 65000 %40 ≤0.1 Evet 481kg
25" 150:1 21450 112000 476 950 89000 %40 ≤0.1 Evet 682 kg


 Anahtar Parametreler Sözlüğü

Devirme Momenti Torku: Tork, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan yüktür.Yük ve mesafe tarafından üretilen qorque, nominal devirme momenti torkundan büyükse, çevirme tahriki devrilecektir.
Radyal yük: Döner yatak eksenine dikey yükleyin
Eksenel yük: Döner yatağın eksenine paralel yük
Tutma torku:Ters torktur. Sürücü ters döndüğünde ve parçalar hasar görmediğinde, Elde edilen maksimum torka tutma torku denir.
Kendinden kilitleme: Sadece yüklendiğinde, döner tahrik ters dönüş yapamaz ve bu nedenle kendinden kilitlemeli olarak adlandırılır.

Özelleştirilmiş Hizmetler


1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
