Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | VE7" |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Malzeme: | 50Mn, 42CrMo | model: | VE7" |
|---|---|---|---|
| Dişli oranı: | 57: 1 | Nominal Çıkış Torku: | 1750Nm |
| Tutma Torku: | 13200Nm | Devirme Torku: | 7000Nm |
| verim: | % 40 | Standart Renk: | RAL 9006 |
| Vurgulamak: | güneş takip sistemi için döner sürücü,güneş izci sürücü |
||

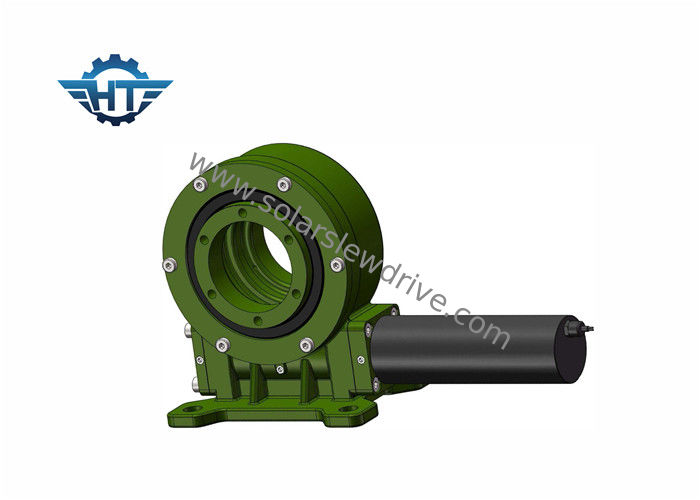

Tek Eksenli Güneş Takip Sistemi için 24VDC Dişli Motorlu Dikey Seri Sonsuz Dişli Döner Tahrik
Açıklama
Dikey olarak monte edilen döner sürücüler, yatay eksen takibi gerektiren güneş takip sistemleri için özel olarak tasarlanmıştır.Dikey dönüş tahrikinin hassas dönüşü, mekanizmanın mükemmel bir şekilde izlemesini sağlar.Bu tür dikey döner halka tahriki, kum saati mekanizmasını içeren en son teknoloji kullanılarak üretilmiştir.
Avantajlar
1. Güneş takip sisteminin güvenliğini artırmak için yüksek arka tutma torku
2. 360 derece dönme aralığı
3. İçeride sarmal solucan sürücüsü
4. Yüksek yük sağlamak için çoklu diş teması
5. Kendinden kilitleme işlevi
VE Döner Tahrik Teknik Verileri
| modeli | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tutma Torku | verimlilik | Hassas | Kendinden kilitleme | Ağırlık |
| Nm | Nm | kN | kN | Nm | derece | Evet | kilogram | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | %40 | ≤0.1 | Evet | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | %40 | ≤0.1 | Evet | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | %40 | ≤0.1 | Evet | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | %40 | ≤0.1 | Evet | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | %40 | ≤0.1 | Evet | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | %40 | ≤0.1 | Evet | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | %40 | ≤0.1 | Evet | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | %40 | ≤0.1 | Evet | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | %40 | ≤0.1 | Evet | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | %40 | ≤0.1 | Evet | 244 kg |
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
Devirme Momenti Torku:Bu tork, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan yerçekimi yüküdür.Gerçek tork, nominal devirme momenti torkundan büyükse, çevirme tahriki devrilecektir.
Radyal yük: Döner yatak eksenine dikey yük
Eksenel yük: Döner yatağın eksenine paralel yük
Tutma torku: Ters torktur. Tahrik ters döndüğünde ve parçalar zarar görmediğinde elde edilen maksimum tork tutma torku olarak adlandırılır, kırık tork olarak da görülür.
Kendinden kilitleme: Sadece yük olduğunda, döner tahrik ters dönüş yapamaz ve bu nedenle kendi kendine kilitlenme olarak adlandırılır.
