Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE7" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 398~456/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | model: | SDE7 " |
---|---|---|---|
Dişli oranı: | 57: 1 | Nominal Çıkış Torku: | 2000 Nm |
Tutma Torku: | 13500 N / m | Devirme Torku: | 13200 N / m |
verim: | % 40 | Standart Renk: | RAL 9006 |
Vurgulamak: | sonsuz dişli çevirme tahrik,döner halka dişlisi |

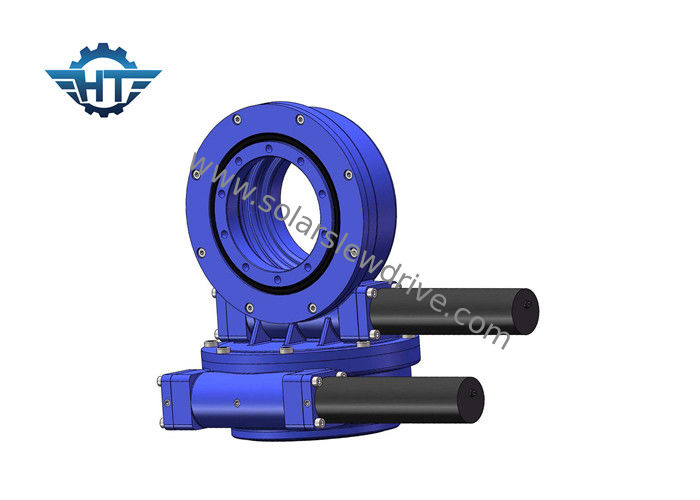

Güneş Termal Gücü İçin Azaltma Motorlu Zarf Kum Saati Sonsuz Dişli Çevirme Tahrikli Şanzıman
Açıklama
Güneş termal enerji üretiminin prensibi, güneş ışığını bir ayna vasıtasıyla bir güneş enerjisi toplama cihazına toplamak ve toplama cihazındaki ısı transfer ortamını (sıvı veya gaz) ısıtmak için güneş enerjisini kullanmak ve daha sonra buharı oluşturmak için suyu ısıtmaktır. Elektrik üretmek için jeneratörü sürün veya doğrudan sürün.
Sistem Türleri
Genel olarak, termal güneş enerjisi üretimi aşağıdaki dört türe sahiptir: oluk, kule, çanak (disk) ve Fresnel.
Çukur
Oluk tipi güneş termal enerji üretim sistemi, oluklu parabolik aynalı güneş termal enerji üretim sistemi olarak adlandırılır.Oluk tipi parabolik konsantre toplayıcılar, çalışma ortamını ısıtarak, aşırı ısıtılmış buhar üreterek ve elektrik üretmek üzere buhar türbini jeneratör setini çalıştırarak seri ve paralel olarak düzenlenmiştir.
Kule
1973'te dünya çapında petrol krizinin patlak vermesi, güneş enerjisi teknolojisinin araştırma ve geliştirmesini teşvik etti.Güneş pilleri ile karşılaştırıldığında fiyatı yüksek ve verimliliği düşüktür.Termal güneş enerjisi üretiminin verimliliği nispeten yüksektir ve teknoloji nispeten olgunlaşmıştır.
Tabak
Disk tipi (çanak olarak da bilinir) güneş termal enerji üretim sistemi, dünyanın ilk güneş enerjisi sistemidir.Birçok aynadan oluşan parabolik bir aynadan oluşur.Paraboloidin odağını alır ve alıcıdaki ısı transfer ortamı ısıtılır.Yaklaşık 750 ℃'da elektrik üretmek için motoru çalıştırın.
Fresnel
Ayna yerine Fresnel yapılı kondansatör kullanılması dışında çalışma prensibi tekneli fototermal enerji üretimine benzer.Bu, onu nispeten ucuz kılar, ancak verimlilik buna bağlı olarak azalır.
Böyle bir sistemin yalnızca birkaç kez konsantre olmasından dolayı, ısıtılmış su buharının kalitesi yüksek değildir, bu nedenle tüm sistemin yıllık enerji üretim verimliliği yalnızca yaklaşık% 10'a ulaşabilir;ancak sistemin basit yapısı ve ısı transfer ortamının buhar üretmek için doğrudan kullanılması nedeniyle, yapım ve bakım maliyetleri de nispeten düşüktür.
Tower CSP'de Uygulanan Çevirme Sürücüleri
Ürün adı | 43Nm 24Vdc dişli motorlu SDE7 Çevirme sürücüsü |
Çıkış Torku | 980 Nm;723 ft.lbs |
Maksimum Çıkış Torku | 1938 Nm;1429 ft.lbs |
Devirme Momenti Torku | 7000 Nm;5163 ft.lbs |
Tork Holding | 13200 Nm;9736 ft.lbs |
Statik Eksenel Değerlendirme | 133.20 kN;29943 lb |
Statik Radyal Değerlendirme | 53 kN;11977 lb |
Dinamik Eksenel Değerlendirme | 31.90 kN;7171 lb |
Dinamik Radyal Derecelendirme | 27,91 kN;6274 lb |
Motor Alternatifleri | 380V / 220V AC Motor;Step Motor;Fırçasız Motor |
Ürünler Stili | Çift Eksen;Tek Eksen;CPV / HCPV;Güneş Çanağı;Parabolik;Güneş Kulesi |
Uygulama Özelliği | Güneş Takip Sistemi, Endüstriyel Makine |
Çift Eksenli Çevirme Sürücüsünün Performans Tablosu
Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
9 " | 61: 1 | 4300 | 16.000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
12 " | 78: 1 | 5800 | 25.000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
14 " | 85: 1 | 6750 | 48.000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
17 " | 102: 1 | 9460 | 67.000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
Özellikleri
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2.İçeride solucan sürücüsünü saran
3.Yüksek yük sağlamak için çok dişli temas
4.Kendinden kilitleme işlevi
Başvurular
Özel Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, kademeli motorlar, elektrik motorları gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
