Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE7" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 398~456/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | Modeli: | SDE7" |
---|---|---|---|
Adı: | çift eksenli dönüş tahrik | Çıkış tork dekor: | 2000 Nm |
Tork holding: | 13500 Nm | Devirme Torku: | 13200 Nm |
Verimliliği: | % 40 | Standart renk: | RAL 9006 |
Vurgulamak: | döner yatak tahriki,sonsuz tahrik motoru |

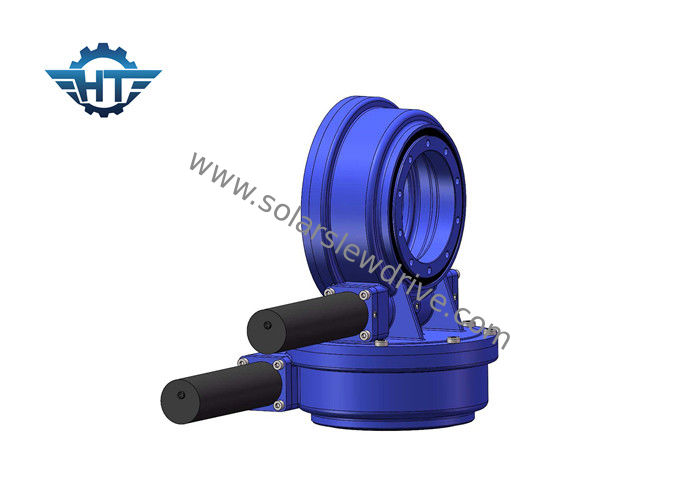

Kum saati Solucan IP66 Çift Eksenli Döner Termal Güneş Enerjisi ve Parabolik Ayna için Tahrik
Açıklama
Soar termal sistem genel olarak dört çeşittir:
Genel olarak, güneş enerjisi termal üretimi aşağıdaki dört tipe sahiptir: oluk, kule, çanak (disk) ve Fresnel.
oluk
Oluk tipi güneş enerjisi üretim sistemi, oluk parabolik ayna güneş enerjisi üretim sistemi olarak adlandırılmaktadır. Oluk tipi parabolik konsantre toplayıcılar seri ve paralel olarak düzenlenir, çalışma ortamını ısıtır, aşırı ısıtılmış buhar üretir ve buhar üretmek için ayarlanan buhar türbini jeneratörünü tahrik eder.
Kule
1973 yılında, dünyadaki petrol krizinin patlaması, güneş teknolojisinin araştırılmasını ve geliştirilmesini teşvik etti. Güneş pilleriyle karşılaştırıldığında fiyat yüksek, verim düşük. Güneş ısıl enerji üretiminin etkinliği nispeten yüksektir ve teknoloji nispeten olgunlaşmıştır.
Tabak
Disk tipi (çanak olarak da bilinir) solar termal enerji üretim sistemi, dünyanın ilk güneş enerjisi sistemidir. Birçok aynadan oluşan parabolik bir aynadan oluşur. Paraboloidin odağını alır ve alıcıdaki ısı transfer ortamı ısıtılır. Yaklaşık 750 ℃ elektrik üretmek için motoru sürün.
Fresnel
Çalışma prensibi, ayna yerine Fresnel kondansatörünün kullanılması dışında, oluk tipi fototermal enerji üretimine benzer. Bu nispeten ucuz hale getirir, ancak verimlilik buna bağlı olarak azaltılır.
Böyle bir sistemin sadece birkaç kez konsantre olması nedeniyle, ısıtılmış su buharının kalitesi yüksek değildir, böylece tüm sistemin yıllık enerji üretim verimliliği sadece% 10'a ulaşabilir; ancak sistemin basit yapısı ve doğrudan buhar üretmek için ısı transfer ortamının kullanılması nedeniyle, yapım ve bakım maliyetleri de nispeten düşüktür.
Tower CSP'de Uygulanan Döner Sürücüler
Ürün adı | 43Em 24Vdc dişli motorlu SDE7 Döner tahrik |
Çıkış Tork | 980 Nm; 723 ft.lbs |
Maksimum Çıkış Torku | 1938 Nm; 1429 ft.lbs |
Devirmeli Moment Torku | 7000 Nm; 5163 ft.lbs |
Tutma Torku | 13200 Nm; 9736 ft.lbs |
Statik Eksenel Değerlendirme | 133.20 kN; 29943 lb |
Statik Radyal Değerlendirme | 53 kN; 11977 lb |
Dinamik Eksenel Değerlendirme | 31.90 kN; 7171 lb |
Dinamik Radyal Değerlendirme | 27.91 kN; 6274 lb |
Motor Alternatifleri | 380V / 220V AC Motor; Step Motor; Fırçasız Motor |
Ürün Stili | İkili Eksen; Tek Eksenli; GBM / HCPV; Güneş Çanağı; Parabolik; Güneş kulesi |
Uygulama özelliği | Güneş Takip Sistemi, Endüstriyel Makine |
Performans tablosu
model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık |
nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 21kg |
5" | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 32kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | Evet | 54kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 88kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 157 kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 214kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 315kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | Evet | 481kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 682 kg |
Özellikler
1. güneş takip sisteminin güvenliğini artırmak için Yüksek tork tork
2 . Zarflama solucan sürücü içinde
3 . Yüksek yük sağlamak için çoklu diş teması
4 . Kendini kilitleme fonksiyonu
applicatons
Özel Servisler
1. Farklı uygulamalara ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. Gibi farklı motor tipleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur; standart rengimiz RAL 9006'dır.
