Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SDE7" |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 398~456/ pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Malzeme: | 50Mn, 42CrMo | Modeli: | SDE7" |
|---|---|---|---|
| Dişli oranı: | 57: 1 | Çıkış tork dekor: | 2000 Nm |
| Tork holding: | 13500 Nm | Devirme Torku: | 13200 Nm |
| Verimliliği: | % 40 | Standart renk: | RAL 9006 |
| Vurgulamak: | sonsuz dişli çevirme halkası,sonsuz dişli motoru |
||

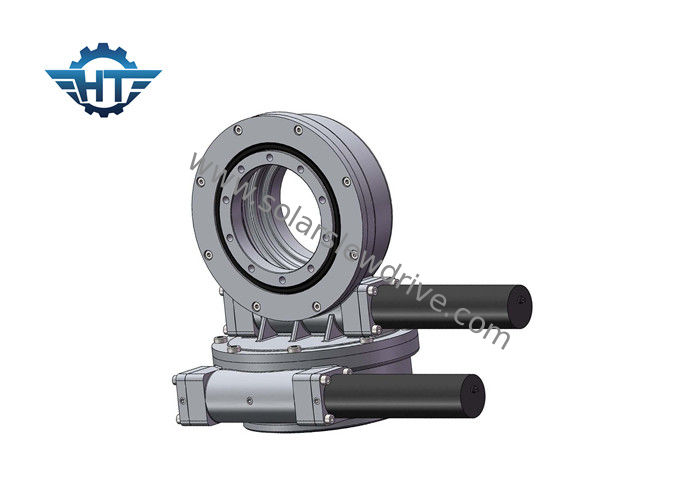

Çift Eksenli Yüksek Torklu Sonsuz Tahrik Çevirici Sürgülü Güneş Enerjisi İçin 24vdc Dişli Motorlu Tahrik
Açıklama
Güneş takip sistemleri, tek eksenli güneş takip sistemi ve çift eksenli güneş takip sistemini içerir. Tek eksenli güneş takip sistemi eğik ve düz tek takip sistemi içerir.
Farklı braket yapısına dayanan çift eksenli bir güneş takip sistemi için, üç tip çevirmeli tahrik çözümü uygulanabilir:
1. iki yatay (se tipi) tek eksenli dönüşlü tahrik kullanın.
2. Bir yatay (se tipi) ve başka bir dikey (ve tipi) kullanın.
3. bir çift eksenli çevirmeli sürücü kullanın.
Bu çözümlerin tümü güneşi hem dikey hem de yatay olarak izleyebiliyor, bu da güneşi her zaman doğrudan güneş ışığı ile takip etmek anlamına geliyor.
Çift Eksenli Güneş İzleyicide Uygulamalı Döner Sürücüler
| Ürün adı | SDE7 Çevirmeli Sürücüler |
| Çıkış Tork | 980 Nm; 723 ft.lbs |
| Maksimum Çıkış Torku | 1938 Nm; 1429 ft.lbs |
| Devirmeli Moment Torku | 7000 Nm; 5163 ft.lbs |
| Tutma Torku | 13200 Nm; 9736 ft.lbs |
| Statik Eksenel Değerlendirme | 133.20 kN; 29943 lb |
| Statik Radyal Değerlendirme | 53 kN; 11977 lb |
| Dinamik Eksenel Değerlendirme | 31.90 kN; 7171 lb |
| Dinamik Radyal Değerlendirme | 27.91 kN; 6274 lb |
| Motor Alternatifleri | 12/24 / 48VDC Motor; Step Motor; Fırçasız Motor |
| Ürün Stili | İkili Eksen; GBM / HCPV; Güneş Çanağı; Güneş kulesi |
| Uygulama özelliği | Güneş Takip Sistemi, Endüstriyel Makine |
| Tavsiye Edilen Panel Meydanı | 30 metrekare |
SDE Slew Sürücüler Performans Tablosu
| model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık |
| nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
| 3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 21kg |
| 5" | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 32kg |
| 7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | Evet | 54kg |
| 9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 88kg |
| 12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 157 kg |
| 14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 214kg |
| 17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 315kg |
| 21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | Evet | 481kg |
| 25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 682 kg |
applicatons
Özel Servisler
1. Farklı uygulamalara ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. Gibi farklı motor tipleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur; standart rengimiz RAL 9006'dır.
