Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE7" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 530 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | model: | SDE7 " |
---|---|---|---|
Dişli oranı: | 57: 1 | Nominal Çıkış Torku: | 2000 Nm |
Tutma Torku: | 13500 N / m | Devirme Torku: | 13200 N / m |
verim: | % 40 | Standart Renk: | RAL 9006 |
Vurgulamak: | sonsuz dişli çevirme tahrik,döner halka dişlisi |

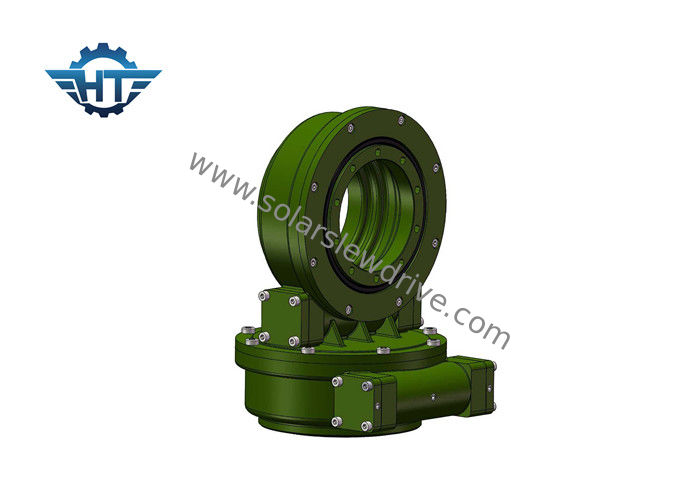

Yüksek Torklu SDE7 IP66 Döner Tahrikli Dişli Kutusu, Güneşi İzlemek İçin Kendinden Yağlamalı
Açıklama
Güneş takip sistemi tek eksenli ve çift eksenli güneş takip sistemini içerir.Tek eksenli güneş takip sistemi, eğimli ve düz tek izleme sistemi içerir.
Farklı braket yapısına dayanan çift eksenli bir güneş takip sistemi için, üç tür dönüş sürücüsü çözümü uygulanabilir:
1. İki yatay (se tipi) tek eksenli çevirme sürücüsü kullanın.
2. Bir yatay (se tipi) ve başka bir dikey (ve tipi) kullanın.
3. Çift eksenli bir döndürme sürücüsü kullanın.
Tüm bu çözümler güneşi hem dikey hem de yatay olarak izlemeyi başarabilir, bu da güneşi her zaman doğrudan güneş ışığı ile izlemek anlamına gelir.
Ürün adı | SDE7 Döner Sürücüler |
Çıkış Torku | 980 Nm;723 ft.lbs |
Maksimum Çıkış Torku | 1938 Nm;1429 ft.lbs |
Devirme Momenti Torku | 7000 Nm;5163 ft.lbs |
Tork Holding | 13200 Nm;9736 ft.lbs |
Statik Eksenel Değerlendirme | 133.20 kN;29943 lb |
Statik Radyal Değerlendirme | 53 kN;11977 lb |
Dinamik Eksenel Değerlendirme | 31.90 kN;7171 lb |
Dinamik Radyal Derecelendirme | 27,91 kN;6274 lb |
Motor Alternatifleri | 12/24 / 48VDC Motor;Step Motor;Fırçasız Motor |
Ürünler Stili | Çift Eksen;CPV / HCPV;Güneş Çanağı;Güneş Kulesi |
Uygulama Özelliği | Güneş Takip Sistemi, Endüstriyel Makine |
Önerilen Panel Meydanı | 30 metrekare |
SDE Slew, Performans Veri Sayfasını Hızlandırıyor
Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
9 " | 61: 1 | 4300 | 16.000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
12 " | 78: 1 | 5800 | 25.000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
14 " | 85: 1 | 6750 | 48.000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
17 " | 102: 1 | 9460 | 67.000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
Başvurular
Çift eksenli güneş takip sistemi
Özel Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, kademeli motorlar, elektrik motorları gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
