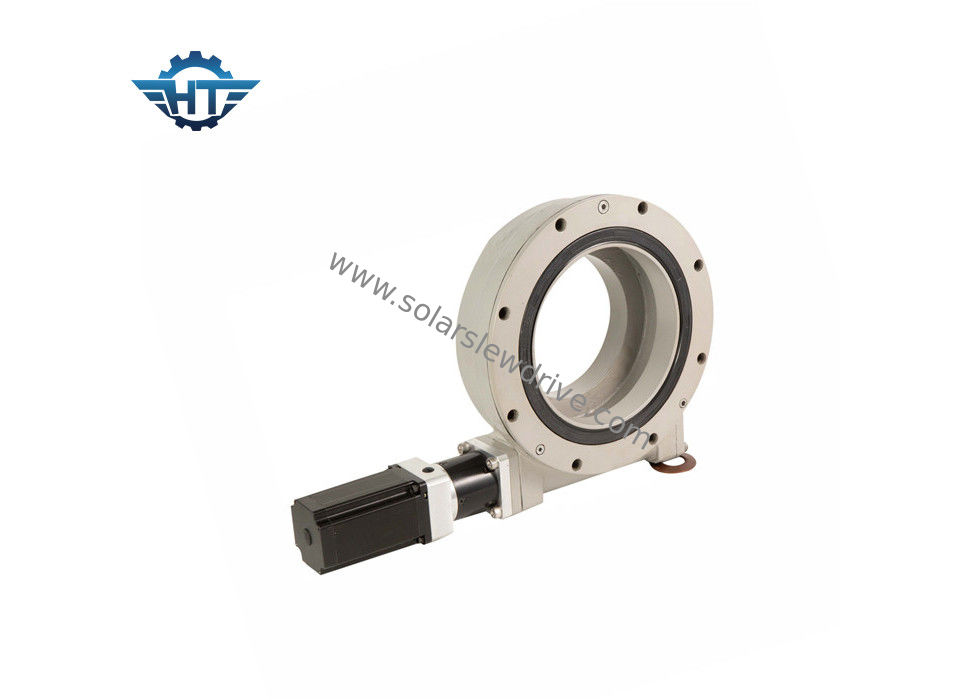

Güneş Takip Sistemi İçin Dişli Motor ile Bağlı SE Serisi Güneş Çevirme Şanzıman

Güneş Takip Sistemi İçin Dişli Motor ile Bağlı SE Serisi Güneş Çevirme Şanzıman

  • Güneş Takip Sistemi İçin Dişli Motor ile Bağlı SE Serisi Güneş Çevirme Şanzıman
  • Güneş Takip Sistemi İçin Dişli Motor ile Bağlı SE Serisi Güneş Çevirme Şanzıman
Güneş Takip Sistemi İçin Dişli Motor ile Bağlı SE Serisi Güneş Çevirme Şanzıman
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SE14"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 adet
Fiyat: USD 330~360/ pc
Ambalaj bilgileri: Kontrplak kutu
Teslim süresi: 15 ~ 45 gün
Ödeme koşulları: L/c, T/T, Western Union
Yetenek temini: 2000 Adet / ay
İletişim
Detaylı ürün tanımı
Model numarası: SE14 Tork holding: 54200 Nm
Devirme Torku: 68000 Nm Çıkış tork: 6550 Nm
Statik Eksenel Yük: 680 KN Statik Radikal Yük: 230 kN
Hammadde: 50Mn, 42CrMo Ağırlık: 63 kg
Vurgulamak:

hidrolik döner motor

,

güneş izleyici sürücüsü

Se Serisi Güneş Takip Sistemi için Dişli Motorlu Ekli Güneş Çevirme Şanzımanı

Ürün Açıklaması

Model kodu:

1 2 3 4 5 6 7 8 9 10 11

KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A

1-SE: SE-Yatay dönüşlü tahrik

VE-Dikey dönüşlü tahrik

SDE-Dual eksen dönüşlü tahrik

2- Ürün boyutu, örneğin 3,3 ", 5", 7 ", 9", 12 ", 14", 17 ", 21", 25 "

3 ”döndürülmüş tahrik, azaltma oranı: 31.

5 ”döndürülmüş tahrik, azaltma oranı: 37.

7 ”döndürülmüş tahrik, azaltma oranı: 57.

9 ”döndürülmüş tahrik, azaltma oranı: 61.

12 ”döndürülmüş tahrik, azaltma oranı: 78.

14 ”döndürülmüş tahrik, azaltma oranı: 85.

17 ”döndürülmüş tahrik, azaltma oranı: 102.

21 ”döndürülmüş tahrik, azaltma oranı: 125.

25 ”döndürülmüş tahrik, azaltma oranı: 150.

3- A: Mühendislik Seviyesi, A, B, C, vb…

4- XXX: Azaltma oranı.

5- M: M-metrik montaj dişleri, İngiliz ölçüme göre Yok Vidalı delik. M

6- HX: HA - Söndürme

HC-Su verme yok

HD-Austempered Sfero Döküm

HQ - QPQ

HN-Nitrasyon

7-25M: B-6B spline girişi

12M-φ12 delik girişi

25M-φ25 delik girişi

160-160CC hidrolik motor girişi

24-24V dişli motor girişi

220-220V dişli motor girişi

380-380V dişli motor girişi

8-R: R-sağ tarafı, motor pozisyonu. L- Sol taraf, motor pozisyonu.

9-C: C-Kapalı uç. E-Tedarik Kodlayıcısı. A - Dışarıda, hidrolik liman konumu ve yönü. I - Hidrolik bağlantı noktası konumu ve yönü. U- Yukarı, hidrolik port pozisyonu ve yönü. D - Aşağı, hidrolik bağlantı noktası konumu ve yönü.

10- 2: Yok-Sonsuz sayı / Boş-Tek, 2-Çift

11-REV.A: Sürüm numarası ABC vs. ...

Uyarı: Müşterilerin özel gereksinimi olduğunda müşteri kodunu ekleyeceğiz.

SE Serisinin Performansı

model oran Nominal Çıkış Torku (Nm) Devirme Torku (Nm) Tutma Torku (Nm) Eksenel Yük (kN) Radyal Yük (kN) verim Hassasiyet (°) Kendinden kilitleme Ağırlık (kg)
1” 32: 1 400 1000 1800 22 12 % 40 ≤0.1 Evet 6
3” 31: 1 600 1500 3000 30 16 % 40 ≤0.1 Evet 8
5” 37: 1 800 6000 9200 68 27 % 40 ≤0.1 Evet 12
7” 57: 1 2000 13500 13200 132 58 % 40 ≤0.1 Evet 21
9” 61: 1 4400 45000 30800 340 130 % 40 ≤0.1 Evet 49
12” 78: 1 5800 54400 40560 480 190 % 40 ≤0.1 Evet 61
14” 85: 1 6550 68000 54200 680 230 % 40 ≤0.1 Evet 63
17” 102: 1 9400 135600 65040 980 390 % 40 ≤0.1 Evet 105
21” 125: 1 16000 203400 81000 1600 640 % 40 ≤0.1 Evet 149
25” 150: 1 21000 271160 89000 2400 950 % 40 ≤0.1 Evet 204

Taşıma, Taşıma ve Depolama

Sadece yatay pozisyonda taşınır, darbelerden kaçınılmalıdır.

İş eldivenleri giyin ve sürgülü sürücüyü kullanırken dikkatli olun.

Güvenli kaldırma, taşıma ve yerleştirme için cıvataları sabitlemek üzere döner tahriklerdeki halkaların deliklerini kullanın.

Sadece yatay konumda ve kapalı odalarda saklayın, ıslanmasından uzak tutun, açıkta kalan eşleşme yüzeylerinin yüzey korozyon koruması kapalı ambalajda yaklaşık 1 ay sürer. Daha uzun süreli depolama özel koruyucu önlemler gerektirir.

Ambalajsız çevirme halkalarının taşınması

Uygun kaldırma araçları kullanın / ürünü asla dikey olarak taşımayın

Paketten çıkarılmamış çevirme tahrikleri aşağıdaki koşullar altında kaldırma tertibatıyla taşınabilir :

  • Kaldırma tertibatı, ünite taşıma yükü için uygun şekilde yapılandırılmalıdır.
  • Halka cıvatalar, taşıma ünitesinin ağırlığına göre uygun şekilde yapılandırılmalıdır.
  • Çevirme tahriki sadece kendi kendine taşınacaktır.
  • Şirket içi taşımacılık sadece yatay olarak yapılmalıdır.
