Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE17 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 100~1100/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Dişli oranı: | 102: 1 | Normal Çıkış Torku: | 9400 Nm |
---|---|---|---|
Menşe yeri: | CHANGZHOU, ÇİN | Tutma Torku: | 65040 Nm |
Devirme Torku: | 135600 Nm | Kendinden Kilit: | Evet |
kullanım: | Güneş İzleyici | Özelliği Koru: | IP66 |
Vurgulamak: | güneş takip sistemi için döner sürücü,güneş izci sürücü |

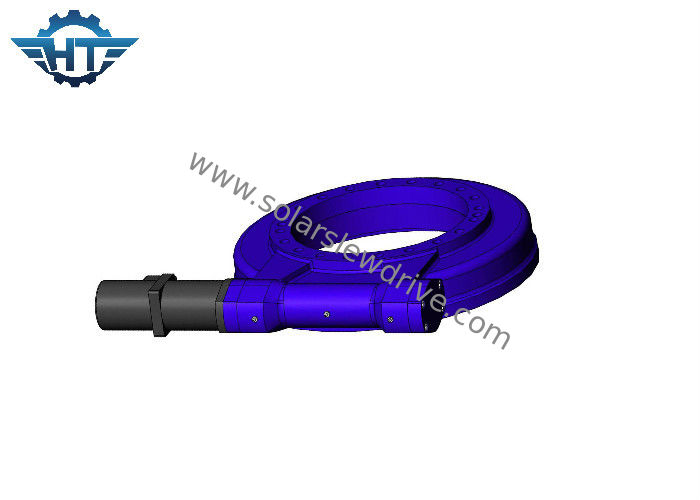

Yatay Tek Güneş Takip Sistemi için 17 İnç IP66 Küçük Döner Tahrik Dişli Redüktörü
Açıklama
Güneş izleyicileri, güneş ışınlarının tamamını yakalar çünkü döner tahrikler sistemin güneşi tamamen takip etmesini sağlar.Farklı alanlara göre, güneş enerjisi çift eksenli izleme tarafından yakalanan enerji artışı, iki eksenli dönüş izleyicinin güneş enerjisi modüllerini/panellerini yüz yüze konumlandırmasına izin verdiğinden, sabit düz monteli panellere göre %100'e kadar ve daha fazla artar. şafaktan alacakaranlığa kadar güneşe dik (doğrudan).
Çift eksenli güneş takip cihazlarında, hem iki SE döner sürücü hem de çift eksenli güneş takip sistemi kullanabiliriz.
SE Serisi Parametreleri
modeli | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verimlilik | Hassasiyet(°) | Kendinden kilitleme | Ağırlık (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | %40 | ≤0.1 | Evet | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | %40 | ≤0.1 | Evet | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | %40 | ≤0.1 | Evet | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | %40 | ≤0.1 | Evet | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | %40 | ≤0.1 | Evet | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | %40 | ≤0.1 | Evet | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | %40 | ≤0.1 | Evet | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | %40 | ≤0.1 | Evet | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | %40 | ≤0.1 | Evet | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | %40 | ≤0.1 | Evet | 204 |
Müşteri ihtiyacına göre farklı motorlar (220VAC, 380VAC motorlar, 12VDC, 24VDC, 48VDC motorlar, servo motorlar ve step motorlar) tasarlanabilir.
DC motoru
1. Çıkış mili için Çift destek yapısını benimseyin, böylece şanzımanın maksimum torku çok artar.
2. Güneş çarkı ve planet çark, dişli kutusunun maksimum torkunu artıran ve ömrünü uzatan spline ile bağlanır.
3. Giriş aşamasında, gürültüyü düşük ve yüksek hızda sorunsuz çalışmasını sağlayan helisel dişli kullanıyoruz. İç dişli halkası daha fazla oran yapabilmemiz için ayrılmıştır ve tasarım esnektir. Şanzıman ve motor, eşleşme hassasiyetini artıran ve gürültüyü azaltan eksenel olarak vidalı bir dikiş ile yerleştirilmiştir.
4. Planet çarkın içinde oklava tutucu kullanıyoruz. Sürgülü taşlama yerine oklava taşlama kullanıyoruz, böylece dişli kutusunun ömrü çok daha uzun.
5. Çift destekleyici yapı;Planet dişlilerin iç deliğinde iç taşlama, iç deliğin yuvarlaklığını 0.003 mm'den daha az yapar; kaymak yerine yuvarlanarak çalışır;HRC60 dişli yüzeyi hassas kazıma; Tüm bu teknolojilerin benimsenmesi, süper sessiz ve istikrarlı çalışmayı ve 10000 saatin üzerinde uzun bir kullanım ömrü sağlar.
