| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 adet |
| fiyat: | USD 280~380/ pc |
| Delivery Time: | 15 ~ 45 gün |
| Payment Terms: | L/c, T/T, Western Union |

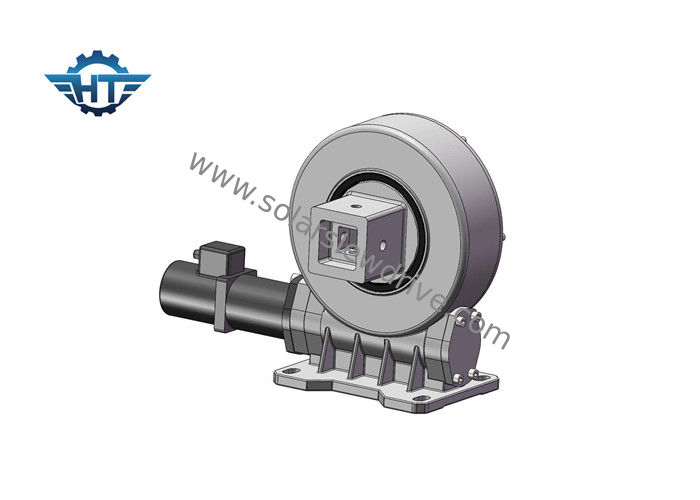

Güneş Takip Sistemi için Yüksek Torklu 9 İnç Dikey Sonsuz Dişli Döner Halka Rulman
Açıklama
Dış dişli bir çevirme halkasından oluşan ve bitişik dişli sonsuz mil ile kombine edilmiş, yüksek transmisyonlu kompakt bir çözelti içeren döner halka. Kendinden kilitlemeli dişli takımı ile tahrik motorunda herhangi bir mola gerekmez. Doğrudan monte edilen planet dişli motorlar ile de mevcuttur.Worm sürücü - stabilite ve güvenilirliğin iyi performansı ile güçlü çıkış torku ve devirme momenti torku yükleyebilen sonsuz dişli tahrikinin daha yüksek aşınma direnci. Sonsuz sürücü ayrıca daha yüksek izleme hassas alanı için kullanılabilir.
VE Serisi Parametreleri
| model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | Evet | 12 |
| 5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 18 |
| 7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 32 |
| 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | Evet | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | ≤0.1 | Evet | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 251 |
Avantajları
1. ± 60 ° döndürün, içinde sert durdurma
1. güçlü devrilme anı dayalı döner halka
2. zarf solucan sürücü benimsenmesi
3. Çoklu diş teması kullanmak için daha büyük yük sürün
4. Daha iyi statik kendinden kilitleme fonksiyonu
Uygulama
Uygulamalar güneş izleyicileri, rüzgar türbinleri, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, yağ aracı ekipmanları, lastik taşıyıcılar, kazıcı kirişler, otomotiv asansörleri ve rüzgar türbinleri, tabaklar, uydu anteni vb.
