Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SE14" |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 410~510/Piece ~360/ pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 500 adet / ay |
| Modeli: | 14 inç | Tork holding: | 54200 N / m |
|---|---|---|---|
| Devirme Torku: | 68000 N / m | Çıkış tork: | 6550 N / m |
| eksenel yük: | 680 KN | Radikal Yük: | 230 kN |
| Sertifika: | ISO9001, CE | Boyalı: | KULLANILABİLİR |
| Garanti: | 5 yıl | Kendinden kilit: | Evet |
| Vurgulamak: | Sonsuz dişli çevirme halkası,Sonsuz dişli motoru |
||

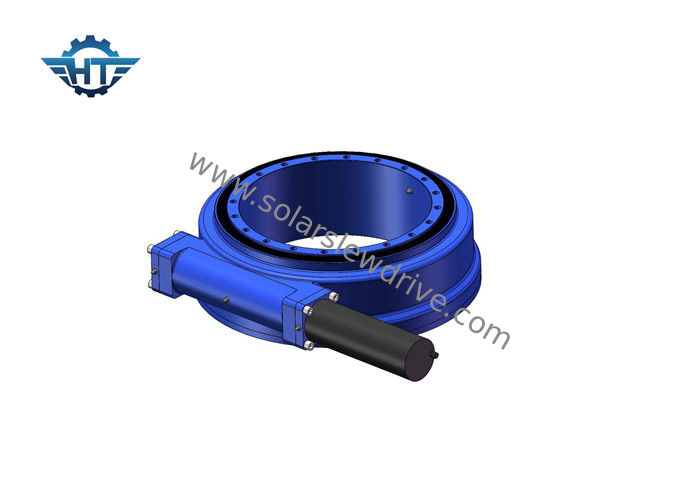

Güneş Takip Sistemi için Elektrik Motoru ve Dişli Kutusu ile Tahrik Edilen Sonsuz Dişli Dönüş Sürücüsü
Ürün Açıklaması
Çevirme bileziği olarak da adlandırılan Çevirme Tahriki, çok düşük hızda büyük eksenel yüklere dayanabilen bir tür üründür. Ve tipine bağlı olarak, devirme momentini emmek için de uygundur. Dönme halkaları, halkaların dövme çelikten yapıldığı ve sertleştirilmiş bilyalı rayların da uygulandığı endüstriyel modellerde mevcuttur. Teknoloji geliştikçe, daha fazla döner sürücü, solucanın dişliye daha fazla diş çekmek için şekillendiği kum saati solucanı teknolojisini kullanıyor. Bu artan diş kavraması daha fazla mukavemet, verimlilik ve dayanıklılık sağlar.Dönme tahriki, solucanın yatayda olduğu standart solucan teknolojisini kullanır. Milin hız oranı, solucandaki diş sayısı ile diş sayısı arasındaki ilişkiye bağlıdır. sonsuz dişli veya dişli. Güneş enerjisi endüstrisi ve ekskavatör gibi mobil uygulamalar için belirli endüstriler için standart ürünlerdir. Sonsuz dişli, ek bir planet dişli kutusu, sonsuz dişli kutusu vb.İle birleşmiş olsun olmasın, bir elektrik motoru veya hidrolik motor ile çalışır.
SE Serisinin Performansı
| model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | % 40 | ≤0.1 | Evet | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | % 40 | ≤0.1 | Evet | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | Evet | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | % 40 | ≤0.1 | Evet | 63 |
| 17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | % 40 | ≤0.1 | Evet | 105 |
| 21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 149 |
| 25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 204 |
Slew Sürücünün Kurulumu
1. Montaj yapısını temizleyin, örn. Kaynak, galvanizleme, kalıntılar, kir vb.
2. Dönüş sürücüsünü cıvatalarla kaldırın.
3. Dönüş tahriki yüksüz durumda monte edilecektir.
4. Cıvata sıkma kuvvetleri arasındaki sapmaları önlemek için aşağıdaki prosedür izlenmelidir.
5. Dişlere iplik kilit sıvısı uygulayın.
6. Montaj parçası tam olarak istenerek iplik kilit sıvısını iplik aralığına yerleştirin.
7. Cıvataları çaprazlamasına önceden yükleyin. Cıvataların çapraz sırada nasıl tork aldığını aşağıdaki çizimdeki genel desene bakınız. İç veya dış halka ile başlayın. Sıkma torkunun% 30'una kadar tüm cıvataların çapraz torkunu yapın. Ardından çapraz torku, sıkma torkunun% 80'ine kadar tekrarlayın. Son olarak, sıkma torkunun% 100'üne çapraz tork uygulayın.
1. Önce iç veya dış halkayı tamamen torklayın, sonra diğer halkayı yapın.
2. Vida sıkıldıktan sonra, lütfen vida başının konumunu sabit yapının pozisyonuna kalıcı olarak işaretleyin. Bu, daha sonra vida başının açılmadığından emin olmak için muayene sırasında kullanılacaktır.
Bir döner sürücünün kullanılabileceği birçok uygulama vardır, çünkü güç ve dönme momentini korumak için yük gerektiren uygulamalar için çok uygundur.
Tipik salınım tahriki uygulamaları, bunlarla sınırlı olmamak üzere şunları içerir: güneş izci, rüzgar türbini, erkek asansörü, hidrolik makineler, teleskopik yükleyici, ekskavatör derrick, asansör, vinçler, sondaj ekipmanları, askeri teçhizat.
