Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SDE7" |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 300~456/ pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Malzeme: | 50Mn, 42CrMo | model: | SDE7 " |
|---|---|---|---|
| Dişli oranı: | 57: 1 | Nominal Çıkış Torku: | 2000 Nm |
| Tutma Torku: | 13500 N / m | Devirme Torku: | 13200 N / m |
| verim: | % 40 | Standart Renk: | RAL 9006 |
| Vurgulamak: | döner halka tahrik,sonsuz tahrik motoru |
||

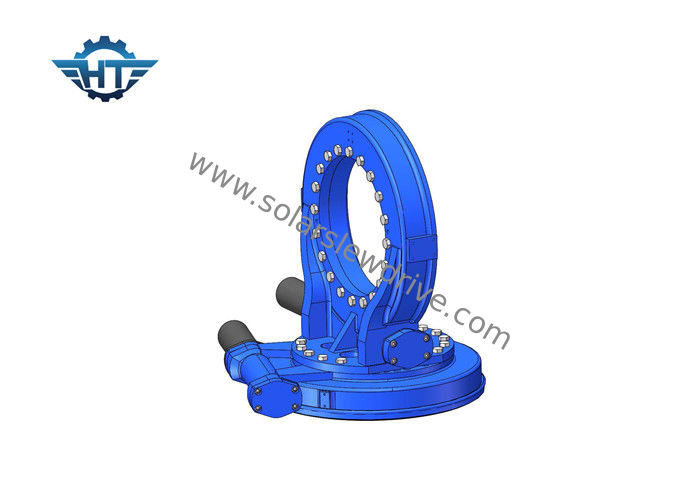

PV Tracker İçin Kapalı Ev ve Küçük Boşluklu Çift Eksenli Sonsuz Dişli Döner Tahrik
Tanım
Döner tahrik veya döner yatak, tipik olarak ağır ancak yavaş dönen bir yükü, genellikle geleneksel bir vinç gibi yatay bir platformu, bir salıncak yarderini veya yatay eksenli bir güneş izleme sisteminin rüzgara bakan platformunu destekleyen bir döner parçadır.Döner tahrik, bir zarf solucanı, dişli, ev vb.'den oluşur. Solar tracker çift eksenli döner sürücü, çift eksenli güneş takip uygulamalarında mükemmel bir çözümdür.
Çift eksenli döner tahrik, döner tahrikli üç tip çözüme sahiptir:
Genel olarak, kolay braket yapısı için yan döner tahrik mükemmel bir çözüm olacaktır, ancak diğer ikisi de çok popülerdir.
PV Takip Sisteminde Uygulanan Döner Sürücüler
| Ürün adı | SDE7 Döner sürücü |
| Çıkış Torku | 980 Nm ;723 ft.lbs |
| Maksimum Çıkış Torku | 1938 Nm;1429 ft.lbs |
| Devirme Momenti Torku | 7000 Nm;5163 ft.lbs |
| Tutma Torku | 13200 Nm ;9736 ft.lbs |
| Statik Eksenel Derecelendirme | 133.20 kN ;29943 libre |
| Statik Radyal Derecelendirme | 53 kN;11977 libre |
| Dinamik Eksenel Derecelendirme | 31.90 kN ;7171 libre |
| Dinamik Radyal Derecelendirme | 27.91 kN ;6274 libre |
| Motor Alternatifleri | 12V/24V Motor ;Step Motor ;fırçasız motor |
| Ürünler Stili | Çift Eksen;Tek Eksen;CPV/HCPV;Güneş Çanak;Parabolik;Güneş Kulesi |
| Uygulama Özelliği | Güneş Takip Sistemi, Endüstriyel Makineler |
| Güneş Sistemi Metrekare | 30 ㎡ |
SDE Performans Parametreleri
| modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet(°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | %40 | ≤0.1 | Evet | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | %40 | ≤0.1 | Evet | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 705 |
Özellikleri
1. Güneş takip sisteminin güvenliğini artırmak için yüksek arka tutma torku
2. İçeride sarmal solucan sürücüsü
3. Yüksek yük sağlamak için çoklu diş teması
4. Güvenliği artırmak için kendi kendine kilitlenme
