Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE9 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 100~1200/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
model: | SE9 | Dişli oranı: | 61: 1 |
---|---|---|---|
Uygulama: | Güneş İzleyici | Menşe yeri: | CHANGZHOU, ÇİN |
sürücü: | planet dişli motoru | sertifika: | ISO9001, CE |
Kurulum: | Tek Eksenli | Bakım: | Bedava |
renk: | İstendiği gibi | ters tepki: | 0.1 derece |
Vurgulamak: | güneş izleme sistemi için çevirme sürücü,güneş izci sürücü |

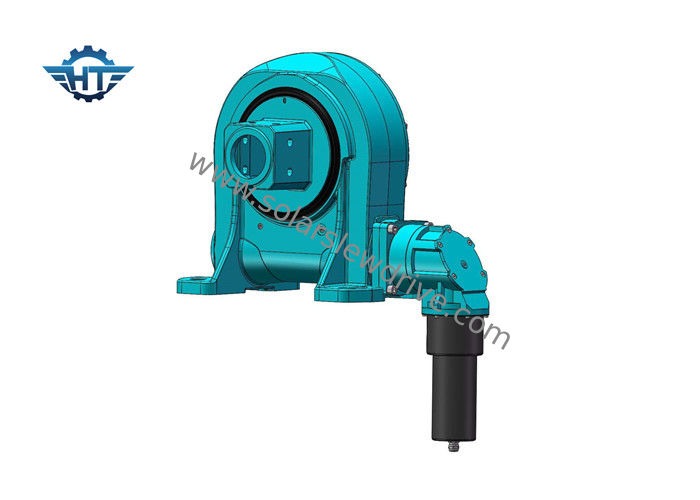

Solar İzleyiciler için 24 VDC Planet Motorlu SE9 Yatay Döner Tahrik Şanzımanı
Ürün Açıklaması
Döner tahrikler, döner modüllere sahip olup, bir dişli ile bir döner halka içeren bir dökme demir mahfazaya entegre edilmiş kompakt döner ünitelerdir.Dişli, dönüş halkasını büyük bir hassasiyetle döndürür ve sorunsuz dönüş ve maksimum çaba sağlar.Döner Tahrik, kapalı tip, açık gövde tipi, dikey tip, çift eksenli tip, yüksek hassasiyetli tip, sonsuz tahrik tipi vb. Gibi birçok tipe sahiptir. Döner tahrik, güçlü devirme momenti torku ve statik kendinden kilitleme işlevine sahip döner yatağa dayanmaktadır.Çok diş temas yüzeyi, yüksek yükleri sürmek için özel olarak tasarlanmıştır.
SE Döner Sürücü Veri Sayfası
modeli | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verimlilik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | %40 | ≤0.1 | Evet | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | %40 | ≤0.1 | Evet | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | %40 | ≤0.1 | Evet | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | %40 | ≤0.1 | Evet | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | %40 | ≤0.1 | Evet | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | %40 | ≤0.1 | Evet | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | %40 | ≤0.1 | Evet | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | %40 | ≤0.1 | Evet | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | %40 | ≤0.1 | Evet | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | %40 | ≤0.1 | Evet | 204 |
Ana avantajlar
1. Döndürme 360 derece
2. Bir tahrik motorunun sol veya sağ taraftan bağlantısı
3. Kurulum sırasında dişli boşluğunu ayarlamak gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Gres fabrikadan önce doldurulmuştu
4. Basit kurulum ve düşük bakım
5. Rasyonel alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle fren gerekli değildir
7. Kolay ve akıcı çalıştırma ve durdurma yöntemi
8. Yatay kurulum için uygun yüksek devirme torku
