Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE6 |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 280~330/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L / C, T / T, Western Union |
Yetenek temini: | Ayda 2000 adet |
model: | 6 inç | Dişli oranı: | 61: 1 |
---|---|---|---|
verim: | % 40 | kesin: | ≤ 0.1 |
sürücü: | Elektrik motoru | tip: | Dikey Montajlı |
Uygulama: | Güneş izci | renk: | İstendiği gibi |
Vurgulamak: | hidrolik dönüş motoru,güneş izci sürücü |

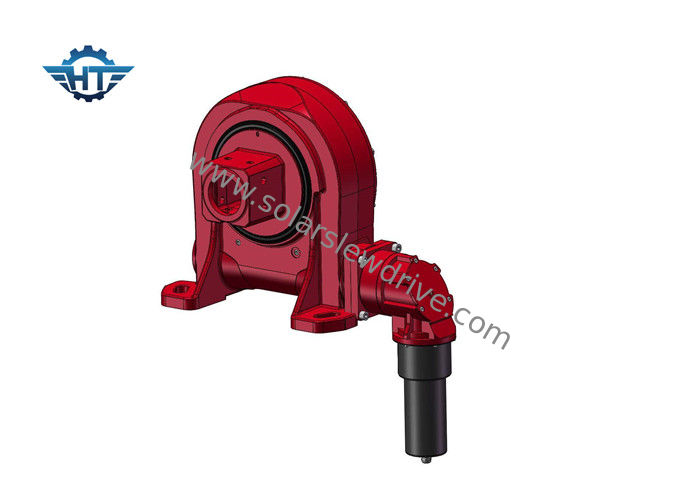

Güneş Takip Sistemi için IP66 Korumalı 6 İnç Dikey Güneş Sonsuz Dişli Dönüş Sürücüsü
Açıklama
VE6 sonsuz dişli çevirme tahriki, bitişik dişli sonsuz sonsuz mil ile birlikte dış dişli bir çevirme halkasından oluşan yüksek şanzımanlı kompakt bir çözümdür.
Feathures
Kendinden kilitlemeli dişli takımı ile tahrik motorunda herhangi bir mola gerekmez.
Doğrudan monte edilmiş planet dişli motorlarla mevcuttur.
Worm drive—higher wear-resistance of worm gear drive, which can load strong output torque and tilting moment torque with the well performance of stability and reliability. Sonsuz tahrik - güçlü çıkış torku ve eğilme momenti torku yükleyebilen, stabilite ve güvenilirliğin iyi performansı ile sonsuz dişli tahrikinin daha yüksek aşınma direnci. The worm drive is also available for higher tracking precise field. Sonsuz sürücü ayrıca daha yüksek izleme hassas alanı için de kullanılabilir.
VE6 Çizimi
VE Slew Drives Veri Sayfası
model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | Evet | 12 |
5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 18 |
7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 32 |
8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | Evet | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | ≤0.1 | Evet | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 251 |
Avantajları
1. ± 60 ° döndürün, içinde sert durdurma
1. güçlü devrilme anı dayalı döner halka
2. zarf solucan sürücü benimsenmesi
3. Çoklu diş teması kullanmak için daha büyük yük sürün
4. Daha iyi statik kendinden kilitleme fonksiyonu
Uygulamalar
Güneş izleyicileri, rüzgar türbinleri, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, yağ aracı ekipmanları, lastik taşıyıcılar, kazıcı kirişler, otomotiv asansörleri ve rüzgar türbinleri, yemekler, uydu anteni vb.
