| Brand Name: | HangTuo |
| Model Number: | VE6 |
| MOQ: | 1 parça |
| fiyat: | USD 280~330/ pc |
| Delivery Time: | 15 ~ 45 gün |
| Payment Terms: | L / C, T / T, Western Union |

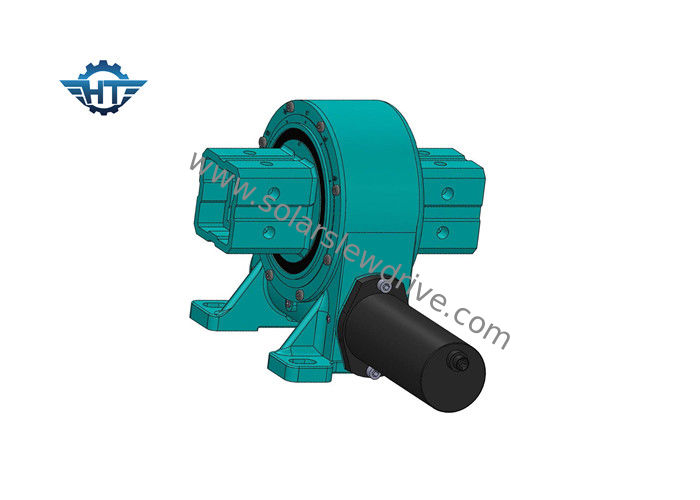

Güneş Takip İstasyonu için 4kNm Torklu 6 İnç Tekli Döner Şanzıman
Ürün Açıklaması
VE6 çevirme tahrik tasarımı Hangtuo çevirme tahriklerinin en büyük parlak noktasıdır, dikey tasarım esas olarak güneş takip sistemi için kullanılır, özel yapı tek eksenli güneş takip sistemi braketinin karmaşık yapısını basitleştirir, tüm sistemin maliyetini azaltır, dikey tasarım güneş izci pazarında daha rekabetçi bir rol oynamaktadır.
| Model: | VE6 | Anavatan | Changzhou, Çin |
| Marka | HANGTUO | tip | kapalı |
| Malzeme | 42CrMo, 50 milyon | Çıkış Torku | 5060 N / m |
| Devirme Moment Torku | 5 K Nm | Tutma Torku | 40 K Nm |
| Statik Eksenel Değerlendirme | 25 KN | Statik Radyal Değerlendirme | 30 KN |
| Dişli Oranı | 51: 1 | verim | % 40 |
Uygulamalar
The most common slewing drive application for the dual-axis slewing drivesare dual-axis solar trackers, such as heliostats and concentrated photovoltaics (CPV), and satellite or radar dishes. Çift eksenli döner tahrikler için en yaygın döner tahrik uygulaması heliostatlar ve konsantre fotovoltaikler (CPV) ve uydu veya radar yemekleri gibi çift eksenli solar izleyicilerdir. Other applications include automotive lifts, robotic arm positioners, and stage equipment. Diğer uygulamalar arasında otomotiv asansörleri, robotik kol konumlayıcıları ve sahne ekipmanları bulunur.
SDE Çift Eksenli Konumlandırıcı Özellikleri
Özellikleri
1. Tek veya çift çıkışlı dikey kapalı tasarım.
2. kum saati sonsuz dişli, çok- diş temas, transfer yüksek tork dayanacak büyük yük.
Diğer VE Serilerinin Parametreleri
| model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | Evet | 12 |
| 5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 18 |
| 7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 32 |
| 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | Evet | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | ≤0.1 | Evet | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 251 |
