Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE7 |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 280/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L / C, T / T, Western Union |
Yetenek temini: | Ayda 2000 adet |
Malzeme: | 50Mn, 42CrMo | model: | VE7 |
---|---|---|---|
Dişli oranı: | 51: 1 | Normal Çıkış Torku: | 5100 Nm |
Tutma Torku: | 39 kNm | Devirme Torku: | 5 KNm |
maksimum tork: | 7650 Nm | Standart Renk: | RAL 9006 |
Vurgulamak: | tek eksenli solar dönüş sürücüsü,eğimli izleme sistemi solar dönüş sürücüsü,50Mn solar dönüş sürücüsü |

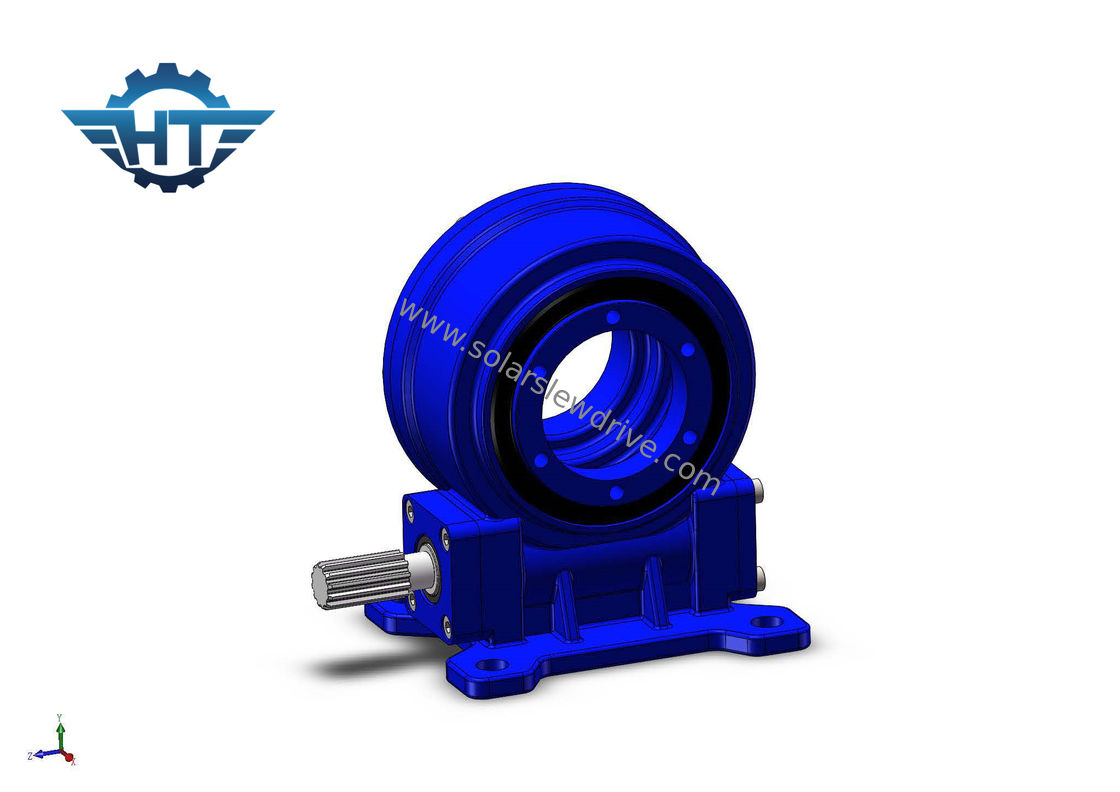

Eğimli Tek Eksenli Güneş Takip Sistemi için VE7 Tek Eksenli Sonsuz Dişli Çevirme Tahriki
Açıklama
Eğik tek eksenli izleme braketinin dönme ekseni, yatay düzleme bir eğim açısında monte edilir ve tek boyutlu bir eksen etrafında döner.Dönme ekseninin yönü kuzey-güneydir, böylece fotovoltaik modülün ışığı alan yüzeyi tek boyutlu yönde güneş ışığının gelen açısına mümkün olduğunca diktir.
Avantajları
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. 360 derece dönme aralığı
3. İçeride solucan sürücünün sarılması
4. Yüksek yük sağlamak için çok dişli temas
5. Kendiliğinden kilitleme işlevi
Özellikleri
1. Kapsamlı eksenel kuvvet, radyal kuvvet ve devrilme momentini iletebilen düşük hız koşullarında yüksek tork çıkışı
2. Helisel dişli ve sonsuz dişli modu.İyi ekonomi, eksenel boyutta güçlü esneklik
3. Zarf kum saati solucanı, çok dişli temas, güçlü yük taşıma kapasitesi
4. Yüksek performanslı yoğunluk oranı
5. Kendinden kilitlemeli performans veya giriş freni ekleyin
6. Küçük alan oranı, uygun kurulum ve demontaj
7. Çeşitlendirilmiş çıktı formları
8. Boşluk değerini önceden ayarlayın ve doğrudan makineye kurun
9. IP66
VE Serisi Parametreleri
Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | Evet | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | Evet | 28 |
9 " | 61: 1 | 2250 | 16.000 | 30800 | 60 | 130 | % 40 | ≤0.1 | Evet | 52 |
12 " | 78: 1 | 4300 | 25.000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 65 |
14 " | 85: 1 | 5600 | 48.000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 88 |
17 " | 102: 1 | 6750 | 67.000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 135 |
21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | ≤0.1 | Evet | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 251 |
Açıklama: Daha ayrıntılı boyutlar ve parametreler için lütfen satış çizimlerimize bakın.
Özel Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, kademeli motorlar, elektrik motorları vb. Gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
