| Brand Name: | HangTuo |
| Model Number: | 7 inç |
| MOQ: | 1 parça |
| fiyat: | USD 280~504 / pc |
| Delivery Time: | 15~45 gün |
| Payment Terms: | L/C, T/T, Western Union |

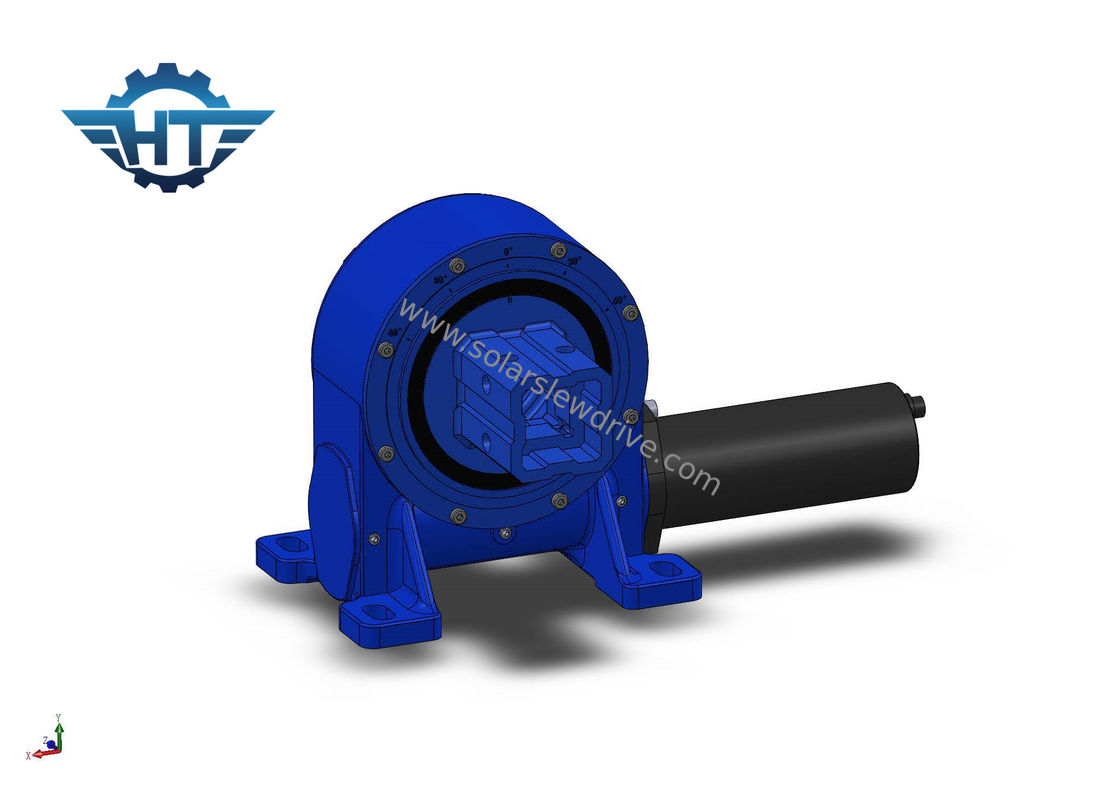

Parabolik ve Tekne için Kum Saati Sonsuzlu Sıfır Boşluklu Döner Tahrik
Sıfır Boşluklu Sonsuz Dişli Döner Tahrik Açıklama
Sıfır boşluklu sonsuz dişli döner tahrikler, esas olarak parabolik veya oluk gibi CSP uygulamasında kullanılır, ısıyı belirli bir kimyasal maddeye emebilen ve ısıyı elektriğe aktarabilen bir tür ısı kondansatör sistemidir.
Ürün Adı: VE7
Normal Çıkış Hızı: 0.03RPM
Normal Çıkış Torku: 7320 Nm
Maksimum Çıkış Torku: 10980 Nm
Devirme Momenti Torku: 8 kN.m
Tutma Torku: 39 kN.m
Statik eksenel yük: 30 kN
Statik radyal yük: 100 kN
Döner Tahrik Oranı: 51:1
Boşluk boşluğu: ＜＝0.15°
IP(Sınıf): 66
Verimlilik: %40
Sıcaklık: -40℃ ila +120℃
Redüktör Motor Performans Verileri
Anma Gerilimi: 24 VDC
Normal Akım: < 7.5A
Çıkış Gücü: 126 W
Çıkış Hızı: 1,6 RPM
Çıkış Torku: 359 Nm
Maksimum Çıkış Torku: 538 Nm
Gürültü: <65 dB
Avantajlar
1. Döndürme 360 derece
2. Bir tahrik motorunun sol veya sağ taraftan bağlanması,
3. Kurulum sırasında dişli boşluğunu ayarlamak gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Basit kurulum ve düşük bakım
5. Rasyonel alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle bir fren gerekli değildir
7. Kolay ve akıcı çalıştırma ve durdurma yöntemi
8. Yüksek doğruluk
Sıfır Boşluklu Sonsuz Dişli Dikey Döner Tahrik Özellikleri
| modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tutma Torku | Yeterlik | Hassas | Kendinden kilitleme | Ağırlık |
| Nm | Nm | kN | kN | Nm | derece | Evet | kilogram | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | %40 | ≤0.1 | Evet | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | %40 | ≤0.1 | Evet | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | %40 | ≤0.1 | Evet | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | %40 | ≤0.1 | Evet | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | %40 | ≤0.1 | Evet | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | %40 | ≤0.1 | Evet | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | %40 | ≤0.1 | Evet | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | %40 | ≤0.1 | Evet | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | %40 | ≤0.1 | Evet | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | %40 | ≤0.1 | Evet | 244 kg |
Uygulama Kapsamı
Tipik uygulamalar arasında güneş takip cihazları, rüzgar türbinleri, uydu ve radar çanakları, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, yağ aracı ekipmanı, lastik yükleyiciler, kazıcılar ve otomotiv asansörleri bulunur.
